Tworzenie punktów na przecięciu prostopadłych

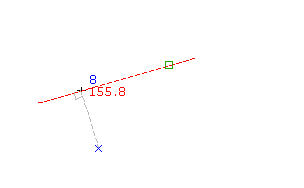

Utworzony punkt znajduje się na linii prostopadłej do linii (jeśli podany punkt znajduje się na linii) albo na promieniu łuku (jeśli podany punkt znajduje się na łuku). Punkt jest prostopadły względem wybranego punktu i linii.

1. Wybierz ustawienia i style, warstwy, grupy punktów i klucze opisu.
2. Karta Narzędzia główne panel Utwórz dane terenu menu Punkty Utwórz punkty — przecięcia Prostopadle .
3. Wybierz obiekt.
4. Podaj punkt prostopadły, wykonując jedną z czynności:
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania punktu prostopadłego.
5. Wprowadź opis lub naciśnij klawisz Enter, aby go pominąć.
6. Podaj rzędną punktu lub naciśnij klawisz Enter, aby ją pominąć.

Uwaga: Na sposób wyświetlania punktu ma wpływ wiele czynników. Więcej informacji można znaleźć w temacie Sterowaniem sposobem wyświetlania punktów na rysunku.
