W programie AutoCAD Civil 3D dostępne są ustawienia rysunków, obiektów i poleceń. Wszystkie trzy poziomy ustawień w programie AutoCAD Civil 3D są zapisywane wraz z rysunkiem. Mogą też zostać zapisane w szablonie rysunku.
Ustawienia w programie AutoCAD Civil 3D zawierają wiele wstępnie zdefiniowanych wartości: od takich, jak jednostki rysunku, skala i układ współrzędnych, do opcjonalnych ustawień domyślnych (np. warstw, na których tworzone są różne obiekty) oraz opcji korzystania z etykiet narzędzi. Można uzyskać dostęp do okna dialogowego ustawień, klikając prawym przyciskiem myszy odpowiednią kolekcję na karcie Ustawienia obszaru narzędzi, a następnie klikając przycisk Edytuj ustawienia elementu.
Dostępne są trzy poziomy ustawień:
- Ustawienia rysunku ustanawiają wartości dla całego rysunku. Jeśli konfigurowany jest szablon rysunku, należy dopilnować poprawnej konfiguracji tych ustawień. Wszystkie polecenia używają ustawień rysunku, chyba że, na poziomie elementu lub polecenia, zostanie określone zastąpione.
- Ustawienia cech kontrolują zachowanie dla określonych cech, jak Działki lub Profilowanie.
- Ustawiania poleceń stosuje się do indywidualnych poleceń wewnątrz cechy, jak polecenie CreateParcelByLayout wewnątrz cechy Działki.

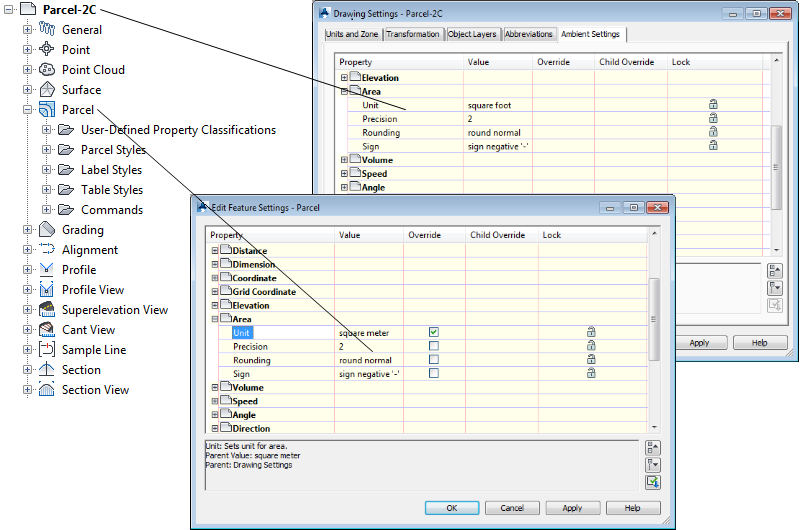

Dla każdego obiektu na niższym poziomie w hierarchii ustawień można określić dziedziczenie ustawień z wyższego poziomu lub je zastąpić. Poniższe ilustracje pokazują zestaw nadpisań dla jednostek powierzchni na poziomie cechy Działki.
Ustawienia elementu mogą zastąpić ustawienia rysunku
Strzałka widoczna w kolumnie Nadpisz element pochodny w oknie dialogowym Ustawienia rysunku (górna ilustracja) wskazuje, że na niższym poziomie zastosowano zastąpienie. Znacznik widoczny w kolumnie Zastąp w oknie dialogowym Ustawienia działki (dolna ilustracja) wskazuje, że wartość podana w tym oknie dialogowym ma priorytet wobec wartości ustawienia określoną na wyższym poziomie.
Można to zmienić (na poziomie rysunku), klikając znacznik. Aby zapobiec nadpisaniu, można zablokować ustawienia.
