Aby edytować ustawienia, należy użyć standartowego okna dialogowego, dostępnego na trzech różnych poziomach.

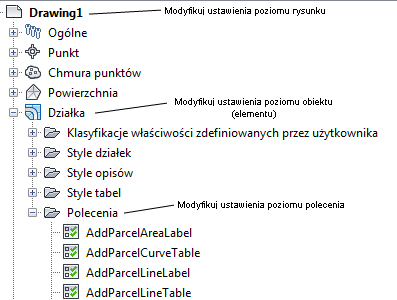

Można modyfikować każdy poziom ustawień w różnych położeniach drzewa Ustawienia, tak jak pokazano na następującej ilustracji:
Ustawienia na poziomie rysunku
Istnieją dwa typy ustawień na poziomie rysunku:
- Ustawienia dla całego rysunku, zawierające jednostki i strefy, ustawienia transformacji, skróty i warstwy obiektu.
- Ustawienia otoczenia, które mają wpływ na wiele części programu AutoCAD Civil 3D. Można zmienić ustawienia otoczenia na poziomie rysunku, a także można zastąpić wartości ustawień otoczenia zarówno na poziomie obiektu, jak i na poziomie polecenia.
Klikając prawym przyciskiem myszy nazwę rysunku w drzewie Ustawienia, a następnie klikając opcję , można uzyskać dostęp do ustawień na poziomie rysunku.

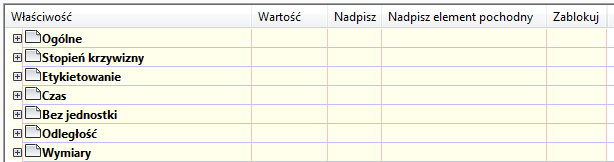

Na poziomie rysunku, okno dialogowe Edytuj ustawienia rysunku zawiera tylko ustawienia otoczenia rysunku:
Ustawienia na poziomie obiektu (elementu)
Aby kontrolować wszystkie ustawienia, odnoszące się do typu obiektu, należy użyć poziomu grupy obiektu w drzewie Ustawienia. Zmień ustawienia obiektu na tym poziomie w drzewie, i określ zastąpienia dla ustawień otoczenia rysunku.
Przejdź do ustawień na poziomie obiektu lub elementu, klikając prawym przyciskiem myszy kolekcję obiektu w drzewie Ustawienia, a następnie kliknij opcję .

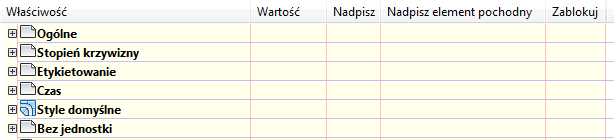

Na poziomie obiektu to okno dialogowe zawiera także ustawienia związane z obiektem, takie jak domyślne style, które są wyświetlane poniżej ustawień Ogólne:
Ustawienia na poziomie poleceń
Aby zastąpić ustawienia na poziomie obiektu i ustawienia otoczenia rysunku w oparciu o kolejne polecenia, należy użyć poziomu kolekcji Polecenia w drzewie Ustawienia. Można także określić ustawienia związane z poleceniami.
Wejdź do ustawień na poziomie polecenia, poprzez rozwinięcie kolekcji Polecenia dla typu obiektu w drzewie Ustawienia, kliknięcie prawym przyciskiem myszy polecenia i kliknięcie opcji .
Na poziomie polecenia to okno dialogowe także zawiera ustawienia właściwe dla poleceń, takie jak ustawienia opcji Działki i Linie trasowania, które są używane przez polecenie CreateSite.
Poniżej znajduje się podsumowanie dotyczące formantów w oknie dialogowym Edytuj ustawienia:
- Aby wyświetlać lub ukrywać ustawienia w kategorii należy użyć pól + lub –.
- Aby określić wartości dla ustawienia, należy użyć kolumny Wartości.
- Kolumna Zastąp wskazuje, że domyślna wartość została dla ustawienia zmieniona.
- Kolumna Nadpisz element pochodny wskazuje, czy ustawienia zostały nadpisane na niższym poziomie w drzewie Ustawienia.
- Aby określić możliwość zmiany ustawień na niższym poziomie w drzewie Ustawienia, należy użyć kolumny Zablokuj.
