Tworzenie punktów na przecięciu kierunku i obiektu

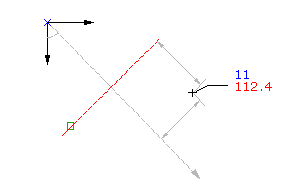

Umożliwia utworzenie punktu na przecięciu linii kierunkowej z linią, łukiem lub krzywą przejściową.

Określ wartości, wskazując punkty na rysunku, używając poleceń przezroczystych, albo wprowadzając wartości w wierszu polecenia.

1. Wybierz ustawienia i style, warstwy, grupy punktów i klucze opisu.
2. Karta Narzędzia główne panel Utwórz dane terenu menu Punkty Utwórz punkty — przecięcia Kierunek/obiekt .
3. Wybierz obiekt.
4. Podaj odsunięcie, wykonując jedną z czynności:
   • Podaj odległość.
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych, aby określić punkt definiujący odsunięcie.
5. Podaj punkt początkowy, wykonując jedną z czynności:
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania punktu.
6. Podaj kierunek z punktu początkowego, wykonując jedną z czynności:
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania punktu.
   • Wprowadź Z, a następnie podaj azymut linii kierunkowej.
   • Wprowadź K, następnie podaj kwadrant i kierunek.
7. Podaj odsunięcie, wykonując jedną z czynności:
   • Podaj odległość.
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych, aby podać punkt definiujący odsunięcie.
8. Wprowadź opis lub naciśnij klawisz Enter, aby go pominąć.
9. Podaj rzędną punktu lub naciśnij klawisz Enter, aby ją pominąć.

Uwaga: Na sposób wyświetlania punktu ma wpływ wiele czynników. Więcej informacji można znaleźć w temacie Sterowaniem sposobem wyświetlania punktów na rysunku.
