Tworzenie punktu na przecięciu Obiekt/obiekt

Umożliwia utworzenie punktu na przecięciu linii, łuków, linii działki lub linii charakterystycznych.

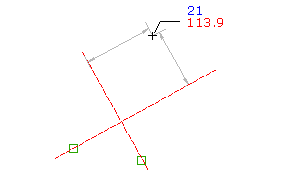

Jeśli obiekty nie przecinają się, polecenie powoduje przedłużenie jednego z obiektów w celu wyznaczenia punktu przecięcia. Punkt jest odsunięty od miejsca przecięcia obu obiektów.

1. Wybierz ustawienia i style, warstwy, grupy punktów i klucze opisu.
2. Karta Narzędzia głównepanel Utwórz dane terenumenu PunktyUtwórz punkty — przecięciaObiekt/obiekt.
3. Wybierz obiekt.
4. Podaj odsunięcie, wykonując jedną z czynności:
   • Podaj odległość.
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych, aby określić punkt definiujący odsunięcie.
5. Wybierz drugi obiekt.
6. Podaj odsunięcie, wykonując jedną z czynności:
   • Podaj odległość.
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych, aby określić punkt definiujący odsunięcie.

   Wszystkie punkty przecięcia na rysunku są oznaczane symbolem X. Jeśli znalezione zostanie tylko jedno przecięcie, punkt tworzony jest automatycznie.

7. Podaj punkt przecięcia, wykonując jedną z czynności:
   • Kliknij obok znaku X, w którym punkt ma zostać utworzony.
   • Wprowadź W, aby wstawić punkty dla obu przecięć.
8. Wprowadź opis lub naciśnij klawisz Enter, aby go pominąć.
9. Podaj rzędną punktu lub naciśnij klawisz Enter, aby ją pominąć.

Uwaga: Na sposób wyświetlania punktu ma wpływ wiele czynników. Więcej informacji można znaleźć w temacie Sterowaniem sposobem wyświetlania punktów na rysunku.
