Tworzenie punktów na przecięciu Linia trasowania/linia trasowania

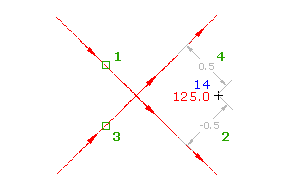

Umożliwia utworzenie punktu na przecięciu dwóch linii trasowania lub w odsunięciu od jednej lub obu linii trasowania.

Na rysunku musi istnieć przecięcie linii trasowania. Wskaż dwie przecinające się linie trasowania, aby utworzyć punkt odsunięty od przecięcia.

1. Wybierz ustawienia i style, warstwy, grupy punktów i klucze opisu.
2. Karta Narzędzia główne panel Utwórz dane terenu menu Punkty Utwórz punkty — przecięcia Linia trasowania/linia trasowania .
3. Wybierz obiekt linii trasowania.
4. Podaj odsunięcie, wykonując jedną z czynności:
   • Podaj odległość.
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych, aby podać punkt definiujący odsunięcie.
5. Wybierz drugi obiekt linii trasowania.
6. Podaj odsunięcie, wykonując jedną z czynności:
   • Podaj odległość.
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych, aby określić punkt definiujący odsunięcie.

   Wszystkie punkty przecięcia na rysunku są oznaczane symbolem X. Jeśli znalezione zostanie tylko jedno przecięcie, punkt tworzony jest automatycznie.

7. Podaj punkt przecięcia, wykonując jedną z czynności:
   • Kliknij obok znaku X, w którym punkt ma zostać utworzony.
   • Wprowadź W, aby wstawić punkty dla obu przecięć.
8. Wprowadź opis lub naciśnij klawisz Enter, aby go pominąć.
9. Podaj rzędną punktu lub naciśnij klawisz Enter, aby ją pominąć.

Uwaga: Na sposób wyświetlania punktu ma wpływ wiele czynników. Więcej informacji można znaleźć w temacie Sterowaniem sposobem wyświetlania punktów na rysunku.
