Użyj poniższych uchwytów do edycji złączek w widoku planu i modelu. Określone uchwyty są wyświetlane w każdym rysunku w kolorze czerwonym.
Teowniki: przesuń
Ten uchwyt umożliwia przesunięcie teownika wzdłuż rury ciśnieniowej, gdy bieg prosty teownika jest połączony z rurą ciśnieniową.
Zagięcia: przesuń
Ten uchwyt umożliwia przesunięcie zagięcia wzdłuż rury ciśnieniowej. Uchwyt rombowy znajduje się w porcie połączonym z rurą ciśnieniową. Dzięki temu można zwiększyć lub zmniejszyć długość rury ciśnieniowej, odpowiednio do położenia zagięcia.
Zmień położenie
Ten uchwyt umożliwia zmianę położenia zagięć, teowników i pozostałych łączników. Łączniki, które zostaną przesunięte, mogą być połączony z rurą ciśnieniową; rury te można skrócić, wydłużyć lub zmienić kierunek, zachowując jednocześnie ich połączenie z przesuwanym łącznikiem. Rura ulega rozciągnięciu i zachowuje połączenie z przeniesionym zagięciem.
Jeśli łącznik jest podłączony do innego łącznika lub aparatury, edycja uchwytu powoduje przerwanie połączenia.
Obróć
Ten uchwyt umożliwia obrót złączki wokół jej punktu wstawienia. Uchwyt obrotu nie jest wyświetlany, jeśli złączka jest dołączona do innych części w sposób, który nie pozwala na obrót.

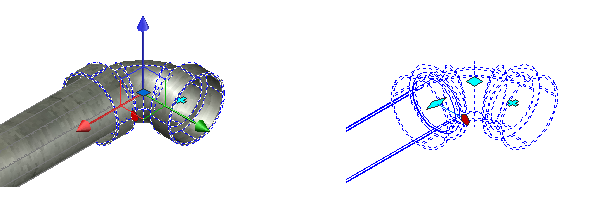

Poniższa ilustracja przedstawia uchwyt w widoku modelu, zarówno w widoku realistycznym, jak i modelu szkieletowym.

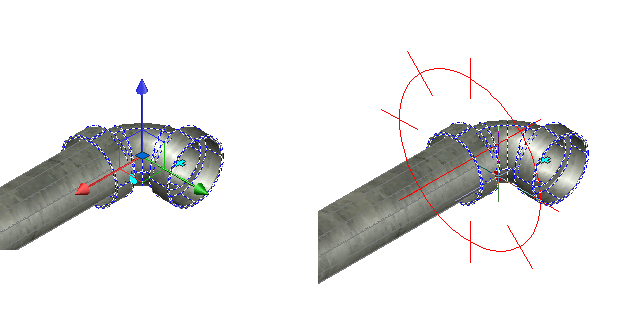

Wybranie uchwytu w widoku modelu umożliwia wyświetlenie kompasu ze znacznikami, które są rozmieszczone w odstępach określonych na podstawie przyrostu ustawienia Przyciąganie 3D kompasu.

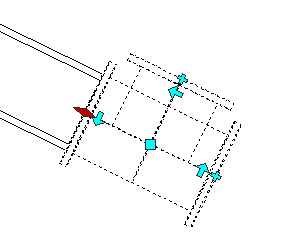

Odwrócenie
Ten uchwyt umożliwia odwrócenie orientacji łącznika.

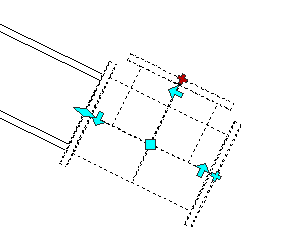

Kontynuuj układ (rura ciśnieniowa)
Ten uchwyt umożliwia kontynuowanie tworzenia ciśnienia sieci przez dodanie rury ciśnieniowej. Ten uchwyt jest wyświetlany na połączeniach otwartych.
