Kompasu można użyć jako przewodnika podczas wstawiania kolejnej części w warstwie sieci ciśnieniowej. Kompas jest wyświetlany jako okrąg i znaczniki po narysowaniu pierwszego segmentu rury. Znaczniki wskazują kąty, które mogą być określone za pomocą dostępnych zagięć lub dopuszczalne odchylenia kątów.
Gdy aktywne jest polecenie Rury i zagięcia, kompas wskazuje kąty zagięć w bieżącej liście części dopasowanych do wybranego rozmiaru rury i materiału.

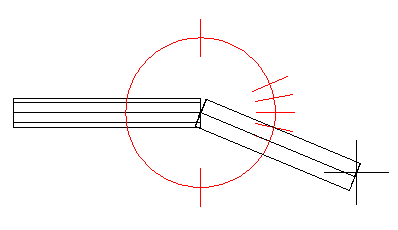

Na przykład na ilustracji poniżej, kompas pokazuje, że dostępne są zagięcia o 11.25, 22.5 i 90 stopni. Oznacza to, że dla wybranego rozmiaru rury i materiału dostępne są również zagięcia o 11.25, 22.5 i 90 stopni zdefiniowane dla tego samego materiału i średnicy nominalnej w bieżącej liście części.
Kompas ogranicza wybór do kątów dostępnych. Kąt, pod jakim kursor znajduje się najbliżej podczas określania kolejnego punktu w sieci ciśnieniowej jest przyciągany do tego punktu. Na przykład zagięcie 22.5 stopni zostanie wstawione do rysunku, po kliknięciu urządzenia wskazującego w bieżącym położeniu.
Gdy aktywne jest polecenie Tylko rury, kompas wyświetla dopuszczalne kąty odchylenia dla wybranego rozmiaru rury i materiał.

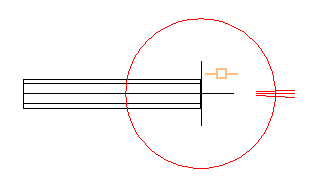

Dopuszczalne odchylenie rury pokazanej na ilustracji wynosi 2 stopnie.
Jeśli wybrano inny rozmiar rury i materiał podczas projektowania układu, znaczniki kompasu są aktualizowane, aby wyświetlić kąty zagięć lub dopuszczalne kąty odchylenia dla bieżącego rozmiaru rury i materiału.
Ustawienia kompasu można dopasować na wstążce Kompas, włączając go lub wyłączając na wstążce Układ planu sieci ciśnieniowej.
Używanie kompasu
- Gdy aktywne jest polecenie układu (również gdy wybrany jest uchwyt Kontynuuj układ) kompas wyświetla kąty zagięcia lub dopuszczalne odchylenie kątów dla bieżącego rozmiaru rury i materiału. Przesuń kursor, aby przyciągnąć do jednego z dostępnych kątów, a następnie kliknij kursor, aby ustalić następny segment sieci ciśnieniowej na rysunku.
Zachowanie kompasu w widoku profilu
Kompas nie jest wyświetlany w widoku profilu. Jednak wstawienie części jest ograniczone do dostępnych kątów przy użyciu opcji Rury i zagięcia w widoku profilu i wyświetlany jest znacznik, który pokazuje kąt, który aktualnie jest lokalizowany do. Aby uzyskać więcej informacji, zobacz sekcję Dodawanie części sieci ciśnieniowej w widoku profilu.Zachowanie kompasu w widoku modelu
- Płaszczyzna 3D kompasu: określa przyrost, o który płaszczyzna robocza jest obracana w widoku modelu. Pracując w widoku modelu w celu tworzenia i edytowania sieci ciśnieniowej (przy widocznym kompasie), można użyć następujących skrótów klawiszowych, aby sterować kompasem płaszczyzny:

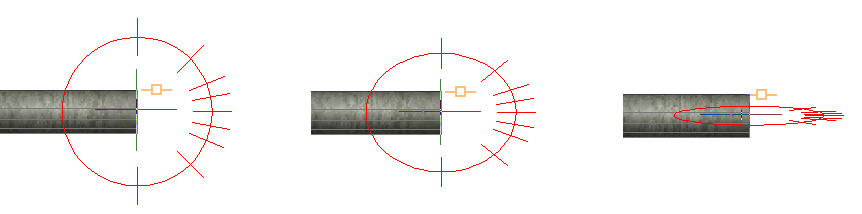

- Naciśnij klawisz P, aby obrócić płaszczyznę kompasu o przyrosty równe wartości ustawienia przyrostu Płaszczyzna 3D kompasu. Pierwszy rysunek poniżej przedstawia kompas, tak jak pojawia się on po wybraniu uchwytu Kontynuuj układ w rurze ciśnieniowej. Drugi rysunek pokazuje kompas po jednokrotnym naciśnięciu klawisza P. Trzeci obraz pokazuje kompas po naciśnięciu klawisza P po raz drugi.
- Naciśnij kombinację klawiszy SHIFT+P, aby obrócić kompas w przeciwnym kierunku.
- Naciśnij klawisz R, aby przywrócić płaszczyznę kompasu do początkowych ustawień.
Uwaga: Podczas dodawania części do sieci ciśnieniowej za pomocą obróconej płaszczyzny kompasu narzędzia ViewCube zmieniają się tak, aby wyświetlić płaszczyznę, na której zostanie umieszczona następna część. Widok płaszczyzny kompasu może również ulec zmianie podczas dodawania części, ponieważ płaszczyzna jest dopasowywana względem następnej części, która zostanie narysowana. - Naciśnij klawisz P, aby obrócić płaszczyznę kompasu o przyrosty równe wartości ustawienia przyrostu Płaszczyzna 3D kompasu. Pierwszy rysunek poniżej przedstawia kompas, tak jak pojawia się on po wybraniu uchwytu Kontynuuj układ w rurze ciśnieniowej. Drugi rysunek pokazuje kompas po jednokrotnym naciśnięciu klawisza P. Trzeci obraz pokazuje kompas po naciśnięciu klawisza P po raz drugi.
- Przyciąganie 3D kompasu: określa przyrost, o który złączki i elementy aparatury mogą być obracane w widoku modelu za pomocą kompasu. To ustawienie przyrostu dotyczy kompasu wywołanego w widoku modelu za pomocą uchwytu obrotu dla złączek i elementów aparatury. Podczas pracy w widoku modelu można kliknąć opcję Uchwyt obrotu, aby uaktywnić uchwyt i kompas. Ustawienie Przyciąganie 3D kompasu steruje odstępem między znacznikami kompasu po wybraniu uchwytu obrotu.
Uwaga: Klawisze skrótów do płaszczyzny 3D kompasu nie działają w wypadku kompasu z uchwytem obrotu.
