Tworzenie punktów na przecięciu Kierunek/prostopadła

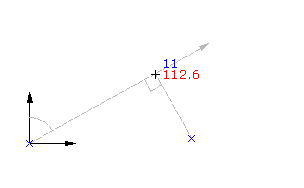

Umożliwia utworzenie punktu na przecięciu linii kierunkowej i prostopadłej do wybranego punktu.

Wybierz punkt na rysunku, aby utworzyć punkt na linii kierunkowej, prostopadłej do wybranego punktu.

1. Wybierz ustawienia i style, warstwy, grupy punktów i klucze opisu.
2. Karta Narzędzia główne panel Utwórz dane terenu menu Punkty Utwórz punkty — przecięcia Kierunek/prostopadle .
3. Podaj punkt początkowy, wykonując jedną z czynności:
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania punktu.
4. Podaj kierunek z punktu początkowego, wykonując jedną z czynności:
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania punktu.
   • Wprowadź Z, a następnie podaj azymut linii kierunkowej.
   • Wprowadź K, następnie podaj kwadrant i kierunek.
5. Podaj odsunięcie, wykonując jedną z czynności:
   • Podaj odległość.
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych, aby określić punkt definiujący odsunięcie.
6. Podaj punkt prostopadły, wykonując jedną z czynności:
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania punktu prostopadłego.
7. Wprowadź opis lub naciśnij klawisz Enter, aby go pominąć.
8. Podaj rzędną punktu lub naciśnij klawisz Enter, aby ją pominąć.

Uwaga: Na sposób wyświetlania punktu ma wpływ wiele czynników. Więcej informacji można znaleźć w temacie Sterowaniem sposobem wyświetlania punktów na rysunku.
