Dodawanie ustalonych łuków pionowych do profilów

Aby dodać ustalony łuk pionowy przez określenie trzech punktów

Istnieje możliwość dodania ustalonego łuku pionowego poprzez określenie trzech punktów wymuszających.

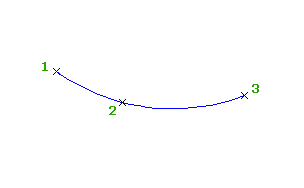

Na rysunku pokazano łuk ustalony biegnący od punktu początkowego 1 przez określone punkty 2 i 3.

  1. Kliknij profil. Kliknij kartę Profilpanel Zmień profilEdytor geometrii Wyszukiwanie .
  2. Na pasku Narzędzia układu profilu kliknij przycisk Ustalony łuk pionowy (trzy punkty).
  3. Określ punkt początkowy.
  4. Określ drugi punkt.
  5. Określ punkt końcowy.

Aby dodać ustalony łuk pionowy przez określenie dwóch punktów i parametru

Określ dwa punkty wymuszające i wartość K lub promień minimalny.

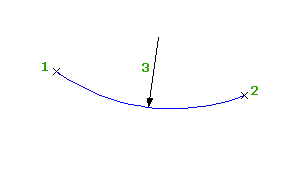

Na rysunku pokazano łuk ustalony zdefiniowany przez punkt początkowy (1), punkt końcowy (2) i promień minimalny (3):

  1. Kliknij profil. Kliknij kartę Profilpanel Zmień profilEdytor geometrii Wyszukiwanie .
  2. Na pasku Narzędzia układu profilu kliknij przycisk Ustalony łuk pionowy (dwa punkty, parametr).
  3. Określ punkt początkowy.
  4. Określ punkt końcowy.
  5. Wykonaj jedną z poniższych czynności:
    • Aby określić łuk wypukły, naciśnij klawisz Enter.
    • Aby określić krzywą łuku wklęsłego, wprowadź S.
  6. Wykonaj jedną z poniższych czynności:
    • Określ wartość K.
    • Aby określić minimalny promień paraboli, wprowadź P (promień), a następnie określ promień.
      Uwaga: Jeśli profil został utworzony przy użyciu funkcji projektowania opartego na kryteriach, w wierszu polecenia wyświetlana jest wartość domyślna. Minimalne wartości K przy danych prędkościach projektowych zawiera plik kryteriów projektowych. Minimalny długość i promień łuku są obliczane na podstawie minimalnej wartości K przy bieżącej prędkości projektowej.

Aby dodać ustalony łuk pionowy przez określenie elementu i punktu wymuszającego

Istnieje możliwość dodania ustalonego łuku pionowego poprzez określenie elementu dołączenia i punktu wymuszającego.

Na rysunku pokazano łuk ustalony biegnący od dołączonego elementu (1) do punktu wymuszającego (2):

  1. Kliknij profil. Kliknij kartę Profilpanel Zmień profilEdytor geometrii Wyszukiwanie .
  2. Na pasku Narzędzia układu profilu kliknij przycisk Ustalony łuk pionowy (koniec elementu, punkt przechodni).
  3. Wybierz element ustalony lub swobodny, do którego chcesz dołączyć łuk.

    Najbliższy punkt końcowy elementu jest punktem początkowym łuku. Nachylenie punktu początkowego jest nachyleniem początkowym łuku.

  4. Określ punkt wymuszający dla łuku.

Aby dodać ustalony łuk pionowy przez określenie dwóch punktów i nachylenia w punkcie początkowym

Istnieje możliwość dodania ustalonego łuku pionowego poprzez określenie dwóch punktów wymuszających i nachylenia w punkcie początkowym.

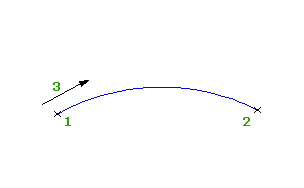

Na rysunku pokazano łuk ustalony biegnący od punktu początkowego (1) do punktu końcowego (2) i nachylenie w punkcie początkowym (3):

  1. Kliknij profil. Kliknij kartę Profilpanel Zmień profilEdytor geometrii Wyszukiwanie .
  2. Na pasku Narzędzia układu profilu kliknij przycisk Ustalony łuk pionowy (dwa punkty, nachylenie w punkcie początkowym).
  3. Określ punkt początkowy.
  4. Określ punkt końcowy.
  5. Wprowadź wartość nachylenia w punkcie początkowym.

Aby dodać ustalony łuk pionowy przez określenie dwóch punktów i nachylenia w punkcie końcowym

Istnieje możliwość dodania ustalonego łuku pionowego poprzez określenie dwóch punktów wymuszających i nachylenia w punkcie końcowym.

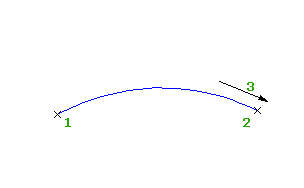

Na rysunku pokazano łuk ustalony biegnący od punktu początkowego (1) do punktu końcowego (2) i nachylenie w punkcie końcowym (3):

  1. Kliknij profil. Kliknij kartę Profilpanel Zmień profilEdytor geometrii Wyszukiwanie .
  2. Na pasku Narzędzia układu profilu kliknij przycisk Ustalony łuk pionowy (dwa punkty, nachylenie w punkcie końcowym).
  3. Określ punkt początkowy.
  4. Określ punkt końcowy.
  5. Wprowadź nachylenie w punkcie końcowym.

Dodawanie ustalonego łuku pionowego według najlepszego dopasowania

Do profilu można dodać ustaloną trzypunktowy łuk według najlepszego dopasowania. Najlepiej dopasowany element można zdefiniować, wskazując szereg punktów programu AutoCAD Civil 3D czy istniejących elementów bądź klikając miejsce na ekranie.

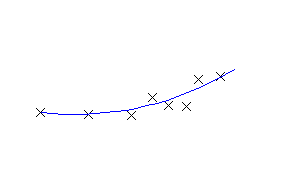

Na rysunku pokazano ustalony łuk pionowy utworzony według najlepszego dopasowania. Symbole X oznaczają punkty danych użyte do utworzenia elementu.

Uwaga: Każdy element profilu z najlepszym dopasowaniem rysowany jest do zestawu skali pionowej w stylu widoku profilu. Aby utworzyć element z dokładnym dopasowaniem, ustaw wartość Przeskalowanie pionowe na 1000 w celu dopasowania do skali poziomej widoku profilu.
  1. Ustaw wartość Przeskalowanie pionowe stylu widoku profilu na 1.0000.
  2. Kliknij profil. Kliknij kartę Profilpanel Zmień profilEdytor geometrii Wyszukiwanie .
  3. Na pasku Narzędzia układu profilu kliknij przycisk Ustalony łuk pionowy – najlepsze dopasowanie.
  4. W oknie dialogowym Łuk według najlepszego dopasowania wybierz jedną z następujących opcji:
    • Z punktów COGO. W widoku planu wybierz co najmniej dwa punkty. Wprowadź G, aby wybrać grupę punktów lub N, aby wprowadzić punkty podając numery.
    • Kliknięciem w ekran. Wybierz punkt początkowy i co najmniej jeden inny punkt. Aby wybrać punkty, można użyć trybu lokalizacji OBIEKT lub poleceń przezroczystych.
    • Z obiektów. Określ ustawienia teselacji i tolerancji strzałki. Można wybrać jeden lub kilka typów elementów wyświetlonych w wierszu polecenia. Jeśli wybrano element profilu, określ pikietę początkową i końcową w oknie dialogowym Określ zakres pikiet.
    Podczas wybierania punktów lub elementów w oknie rysunku w czasie rzeczywistym wyświetlane są symbole X oznaczające punkty regresji oraz tymczasowy łuk nakreślony linią przerywaną. Naciśnij klawisz Enter, aby zakończyć polecenie.
  5. Aby zmodyfikować punkty regresji, w oknie Panorama użyj opcji Dane regresji.

    Podświetlenie wiersza w perspektywie Dane regresji powoduje, że odpowiadający mu punkt regresji w oknie rysunku zostaje podświetlony na czerwono.

  6. Utwórz łuk:
    • Kliknij ikonę , aby utworzyć łuk i pozostawić otwartą perspektywę Dane regresji.
    • Kliknij ikonę , aby utworzyć łuk i zamknąć perspektywę Dane regresji.
Temat nadrzędny: Dodawanie stycznych i łuków do profilów
