Chmura punktów jest obiektem programu AutoCAD Civil 3D utworzonym przez zaimportowanie danych punktów 3D.
Program AutoCAD Civil 3D 2015 umożliwia tworzenie obiektu chmury punktów i manipulowanie jego stylem oraz właściwościami wyświetlania.
Podczas importowania pliku danych źródłowych chmury punktów program AutoCAD Civil 3D przetwarza te dane i tworzy zewnętrzną bazę danych chmury punktów. Baza danych chmury punktów stanowi kolekcję trzech plików: .iati, .isd i .prmd. Format plików ISD (.isd) jest głównym formatem bazy danych chmury punktów.
Komponenty chmury punktów
Obiekt chmury punktów programu AutoCAD Civil 3D zawiera następujące komponenty.
- Ramka ograniczająca. Rozmiar i geometria komponentu ramki ograniczającej zależy od minimalnych i maksymalnych wartości współrzędnych obiektu chmury punktów. Ramka ograniczająca służy jako obiekt zastępczy obiektu chmury punktów, jeśli dane źródłowe chmury punktów są niedostępne.
- Punkty chmury punktów. Ten komponent reprezentuje punkty danych, które tworzą obiekt chmury punktów.
Wygląd obu komponentów chmury punktów można zmienić za pomocą ustawień stylu chmury punktów. Właściwościami wyświetlania ramki ograniczającej są: Widoczność, Warstwa, Kolor, Rodzaj linii, Skala LT, Szerokość linii i Styl wydruku. Właściwościami komponentu punktów chmury punktów są Widoczność, Warstwa i Gęstość. Zobacz temat Wyświetlanie i stylizacja chmur punktów.
Na poniższych ilustracjach przedstawiono różne widoki i podstawowe komponenty obiektu chmury punktów.
Na widoku izometrycznym obiektu chmury punktów przedstawiono następujące komponenty chmury punktów:

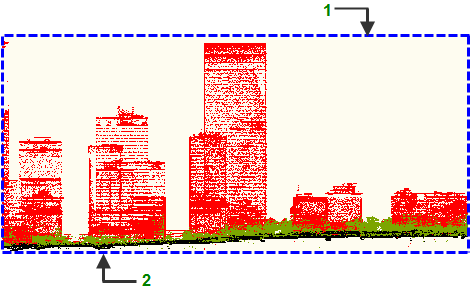

Widok z przodu obiektu chmury punktów.
Widok z góry obiektu chmury punktów.
Kolekcja Chmura punktów (karta Nawigator)
Kolekcja Chmura punktów w drzewie Nawigator służy do uzyskiwania dostępu do chmur punktów na rysunku. Tworzone obiekty chmury punktów są wyświetlane jako nazwane chmury punktów w kolekcji Chmury punktów.
