Każdy obiekt w programie AutoCAD Civil 3D ma warstwę podstawową, na której fizycznie znajdują się obiekty, oraz warstwy komponentów, które sterują wyświetlaniem komponentów obiektu, takich jak trójkąty powierzchni czy warstwice.
Warstwa podstawowa jest definiowana w oknie Ustawienia rysunku lub podczas jego tworzenia. Warstwy komponentów są definiowane w stylach obiektu.
Warstwa podstawowa obiektu

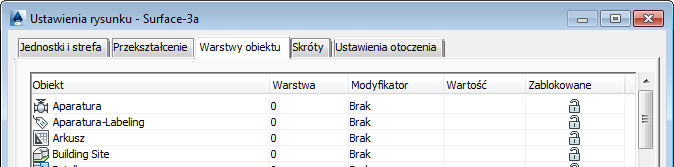

Domyślną warstwę podstawową określa się na karcie Warstwy obiektu, w oknie dialogowym Ustawienia rysunku.
Po utworzeniu obiektu, można przyjąć warstwę domyślną lub określić nową. Warstwy podstawowe są używane tylko do głównych typów obiektów, takich jak powierzchnie i linie trasowania.
Ponieważ obiekt jest fizycznie umieszczony na warstwie podstawowej, można kontrolować widoczność obiektu poprzez zmianę stanu warstwy. Jeśli zostanie wyłączona na przykład warstwa podstawowa powierzchni, wtedy wszystkie powierzchnie na rysunku zostaną wyłączone.
Aby dołączyć nazwę obiektu do nazwy warstwy tego obiektu, należy dodać gwiazdkę (*) przed lub po nazwie warstwy podstawowej.
Aby uzyskać więcej informacji, zobacz sekcję Karta Warstwy obiektu, (okno dialogowe Ustawienia rysunku).
Warstwy komponentu obiektu

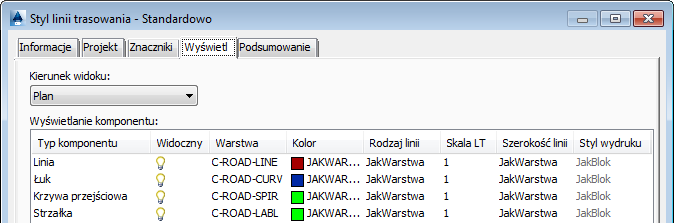

Warstwy komponentu określa się na karcie Wyświetlanie w oknie dialogowym Styl <obiektu>. Następujący przykład pokazuje warstwy, używane do komponentów linii trasowania:
Warstwy komponentów, takie jak linie typu C-ROAD-LINE, umożliwiają pracę z obiektami w taki sposób, jakby ich części położone były na różnych warstwach. Na przykład, aby wyłączyć tylko linii trasowania, można na rysunku wyłączyć warstwę C-ROAD-LINE.
Obiekty są fizycznie tworzone na warstwie podstawowej, ale wyświetlanie komponentów jest regulowane poprzez powiązane warstwy komponentów. Jeśli w różnych ustawieniach komponentów wyświetlania włączono opcję JakWarstwa, każdy komponent obiektu używa ustawień widoczności komponentu warstwy (takich jak wł./wył.), jak również koloru warstwy, rodzaju linii, szerokości linii i stylu wydruku.
Warstwa 0 ma szczególne znaczenie w ustawieniach Wyświetlania komponentu. Jeśli wartość warstwy ustawiona jest na 0, dla komponentu zostanie użyta warstwa podstawowa obiektu. Na przykład, jeśli C-ROAD jest warstwą podstawową linii trasowania i wartość warstwy komponentu linii trasowania jest ustawiona na 0, wtedy linie trasowania zachowują się, jakby były położone na warstwie C-ROAD (a nie na warstwie 0).
Aby uzyskać więcej informacji, zobacz sekcję Karta Wyświetlanie (okno dialogowe Styl).
Konfigurowanie stylów za pomocą ustawienia JakWarstwa lub ustawień szczególnych
Jeśli użytkownik jest przyzwyczajony do sterowania obiektami poprzez operowanie warstwami, można ustawić różne parametry wyświetlania komponentów stylu obiektu na wartość JakWarstwa. Następnie, zamiast edytować poszczególne style w celu zmiany koloru, rodzaju linii, szerokości linii lub stylu wydruku komponentu obiektu można po prostu zmienić ustawienia warstwy, używając polecenia Warstwa programu AutoCAD.
Stosowanie ustawień JakWarstwa zapewnia większą kontrolę nad wyświetlaniem obiektów osobom oglądającym rysunki programu AutoCAD Civil 3D w programie AutoCAD z włączonymi obiektami.
Jeśli jednak użytkownik chce, aby obiekty miały zawsze te same ustawienia niezależnie od ustawień warstwy komponentów, można skonfigurować szczególne ustawienia opcji Wyświetlania komponentów.
Aby uzyskać więcej informacji, zobacz sekcję Użyj opcji JakWarstwa i JakBlok, aby przypisać wartości wyświetlania.
