Tworzenie punktów na przecięciu obiekt/linia trasowania

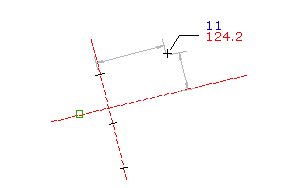

Umożliwia utworzenie punktu na przecięciu dowolnego obiektu i linii trasowania lub punktu odsuniętego od takiego przecięcia.

Jeśli obiekt linii lub łuku nie przecina linii trasowania, polecenie powoduje przedłużenie jednego z obiektów w celu wyznaczenia punktu przecięcia.

1. Wybierz ustawienia i style, warstwy, grupy punktów i klucze opisu.
2. Karta Narzędzia główne panel Utwórz dane terenu menu Punkty Utwórz punkty — przecięcia Obiekt/linia trasowania .
3. Wybierz obiekt linii trasowania.
4. Podaj odsunięcie, wykonując jedną z czynności:
   • Podaj odległość.
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych, aby określić punkt definiujący odsunięcie.
5. Wybierz obiekt.
6. Podaj odsunięcie, wykonując jedną z czynności:
   • Podaj odległość.
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych, aby określić punkt definiujący odsunięcie.

   Wszystkie punkty przecięcia na rysunku są oznaczane symbolem X. Jeśli znalezione zostanie tylko jedno przecięcie, punkt tworzony jest automatycznie.

7. Podaj punkt przecięcia, wykonując jedną z czynności:
   • Kliknij obok znaku X, w którym punkt ma zostać utworzony.
   • Wprowadź W, aby wstawić punkty dla obu przecięć.
8. Wprowadź opis lub naciśnij klawisz Enter, aby go pominąć.
9. Podaj rzędną punktu lub naciśnij klawisz Enter, aby ją pominąć.

Uwaga: Na sposób wyświetlania punktu ma wpływ wiele czynników. Więcej informacji można znaleźć w temacie Sterowaniem sposobem wyświetlania punktów na rysunku.
