Parametry szkicu lub elementu można edytować.

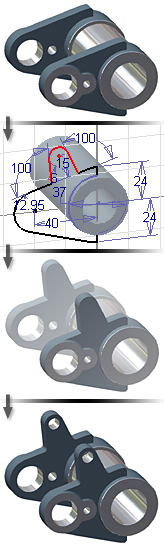

Na poniższym rysunku wspornik znajdujący się na dalekim końcu wału został utworzony jako odbicie lustrzane innego wspornika. Odbity wspornik jest parametryczny. Dlatego odzwierciedla wszystkie zmiany wprowadzone w macierzystym wyciągnięciu prostym.
Aby ułatwić poprawną aktualizację modelu, przy wprowadzaniu zmian zarówno parametry oryginalne jak i zmiany są przechowywane.
Koniec części dla wycofywanych części
W przeglądarce symbol Koniec części jest automatycznie ustawiany na dole drzewa. Możesz przeciągnąć symbol wzdłuż drzewa, aby "zwinąć" model. Powoduje to tymczasowe usuwanie z modelu elementów znajdujących się poniżej symbolu Koniec części, umożliwiając łatwiejszy dostęp i szybsze uaktualnianie zmian w elementach znajdujących się powyżej symbolu. Aby zaktualizować model, należy przeciągnąć symbol z powrotem w dół.
W przypadku płaskich wzorów konstrukcji blachowych symbol to EOF.
Polecenia przezroczyste
W programie Autodesk Inventor można korzystać z niektórych poleceń, gdy inne są aktywne. Na przykład możesz użyć narzędzia Obrót 3D podczas stosowania wiązań zespołu lub używać narzędzia Zoom podczas umieszczania symbolu w rysunku. Obrót 3D, Powiększenie/Pomniejszenie oraz inne tego typu polecenia nazywane są przezroczystymi.
Większość poleceń przezroczystych można wybrać z poziomu wstążki, gdy inne polecenia są aktywne. Poniższe skróty klawiszowe aktywują przezroczyste polecenia widoku, gdy inne polecenia są aktywne:
- F2 Nowy fragment widoku.
- F3 Powiększenie widoku.
- F4 Obrót widoku.
