Polecenie Wiązanie zgodności umożliwia wiązanie punktów do innych geometrii w szkicach 2D i 3D.
- Na wstążce kliknij kartę Szkic
panel Wiązanie Wiązanie zgodności
. - Wybierz punkt do wiązania.
- Kliknij geometrię, z którą związany jest punkt.
- Kontynuuj umieszczanie wiązań zgodności lub wykonaj jedną z poniższych czynności, aby zakończyć:
- Kliknij prawym przyciskiem myszy i wybierz Gotowe.
- Naciśnij klawisz Esc.
- Wybierz inne polecenie.

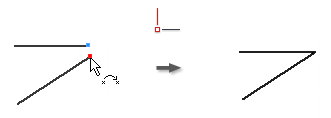

Pokaż, jak utworzyć wiązanie zgodności
Pokaż, jak związać punkty
Uwaga:
- Wiązanie zgodności zostaje utworzone automatycznie na punktach końcowych krzywych utworzonych za pomocą polecenia Linia.
- Punkt powiązany z krzywą może leżeć poza zakresem krzywej.
- Punkt zgodny z krzywą przesuwa się wzdłuż krzywej, więc może leżeć w dowolnym miejscu na krzywej, chyba że inne wiązanie lub wymiary zablokują zmianę położenia tego punktu.
- Żółta kropka oznacza obecność wiązania zgodności. Aby podczas tworzenia wiązania wyświetlić żółtą kropkę wiązania zgodności, wybierz polecenie Wyświetl wiązania zgodności w szkicu na karcie Szkic w panelu Wiązania na karcie Ustawienia wiązania — Ogólne . Aby określić geometrię podlegającą wiązaniu, ustaw wskaźnik na żółtej kropce. Zostaną wyświetlone znaczniki wiązań zgodności. Aby wyświetlić podlegającą geometrię, ustaw kursor na znaczniku.
