Tworzy element przez dodanie głębi do szkicowanego profilu. Wpływa na kształt elementu poprzez kształt szkicu, sposób wyciągnięcia prostego i kąt zwężania.
- Dostęp
- Wstążka: karta Model 3D
panel Tworzenie Wyciągnięcie proste
. Wstążka: karta Model 3D
ikona Pokaż panele
. Wybierz opcję Prymitywy, aby wyświetlić panel Prymitywy, a następnie wybierz opcję Kostka
. Wstążka: karta Model 3D
ikona Pokaż panele . Wybierz opcję Prymitywy, aby wyświetlić panel Prymitywy, a następnie wybierz opcję Walec
.
Wybór
Określa płaszczyznę, profil lub składowe korpusy bryłowe.
- Płaszczyzna
- Wybiera płaszczyznę 2D lub powierzchnię płaską.
Profil - Wybiera region lub profil do wyciągnięcia. Jeżeli istnieje wiele profili i żaden nie jest wybrany, kliknij opcję Profil, a następnie w oknie graficznym kliknij co najmniej jeden profil. Wybór profilu zależy od tego, czy ma być utworzona bryła, czy powierzchnia:
- Dla powierzchni można wybrać otwartą lub zamkniętą pętlę profilu.
- Dla brył można wybrać otwarte lub zamknięte pętle profilu, jak również zamknięte regiony (obszar zamknięty przez krzywe lub powierzchnie części).
Bryły - Wybiera składową bryłę w części wielobryłowej.

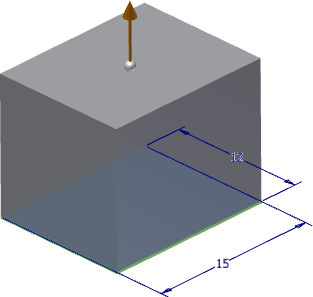

Kostka Aby utworzyć profil szkicu, wybierz pierwszy narożnik, a następnie przeciwległy. Przeciągnij wskaźnik kierunku na odpowiednią odległość i w odpowiednim kierunku od płaszczyzny szkicu lub wprowadź dokładną wartość.

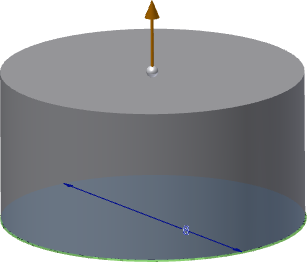

Walec Aby utworzyć profil szkicu, wybierz środek okręgu, a następnie wybierz punkt na okręgu, aby określić średnicę. Przeciągnij wskaźnik kierunku na odpowiednią odległość i w odpowiednim kierunku od płaszczyzny szkicu lub wprowadź dokładną wartość.

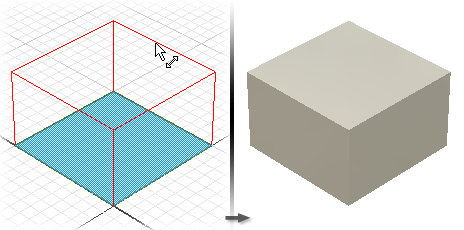

Pojedyncza pętla profilu lub region Wybiera automatycznie region. Aby zamiast niego wybrać pętlę profilu, kliknij polecenie Wybierz inne. Wskaż krawędź wyciągnięcia i przeciągnij z płaszczyzny szkicu profil na odpowiednią odległość i w odpowiednim kierunku.

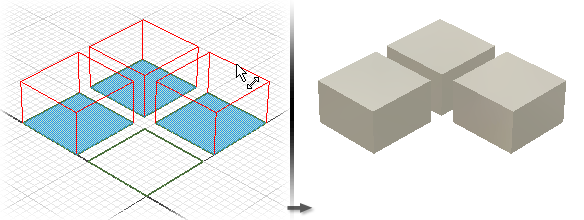

Wiele pętli profilu lub regionów Wybiera i podświetla region do wyciągnięcia. Aby zamiast niego wybrać pętle profili, kliknij opcję Inny. Aby anulować wybór, naciśnij klawisz Ctrl, klikając opcję Profile.
Profile zagnieżdżone Wybiera wiele zagnieżdżonych profili.
Profil otwarty Wybiera otwarty profil i wydłuża oba końce do momentu przecięcia z częścią. Wyciągnięcie proste wypełnia do najbliższej powierzchni (dla opcji Dopasuj kształt); wypełnia dookoła wysp, jeśli takie występują.
Wynik
Określa, czy element jest bryłą, czy powierzchnią.
Bryła -
Tworzy element bryły z otwartego lub zamkniętego profilu. Profil otwarty nie może być wybrany dla bazowych elementów.
Powierzchnia -
Tworzy element powierzchniowy z otwartego lub zamkniętego profilu. Pełni funkcję powierzchni konstrukcyjnej, na której kończą się inne elementy, lub narzędzia do tworzenia podziału na części. Wybranie powierzchni nie jest możliwe w przypadku prymitywów.
Operacja
Określa, czy wyciągnięcie łączy, wycina lub przecina się z innym elementem lub bryłą. Niedostępne dla bazowych elementów, lecz potrzebne dla wszystkich innych elementów wyciągnięcia prostego.
Połącz -
Dodaje objętość utworzoną przez element wyciągnięcia prostego do innego elementu.
Wytnij -
Usuwa objętość utworzoną przez element wyciągnięcia prostego z elementu lub bryły.
Przetnij -
Tworzy element będący wynikiem uzyskania wspólnej objętości wyciągniętego i istniejącego elementu. Usuwa materiał, który nie jest zawarty we wspólnej objętości.
Nowa bryła -
Tworzy nowy korpus bryłowy. Jeśli wyciągnięcie proste jest pierwszym elementem bryłowym w pliku części, wybór ten jest domyślny. Wybierz to polecenie, aby utworzyć bryłę w pliku części zawierającym istniejące korpusy bryłowe. Każda bryła jest niezależnym zbiorem elementów, innym dla poszczególnych brył. Jedna bryła może składać się z elementów wspólnych dla innych brył.
Zakres
Określa metodę zakończenia wyciągnięcia i ustawia jego głębokość. Na liście rozwijanej kliknij metodę wydłużania i wprowadź wartość.
Wyciągnięcie może mieć określoną odległość, kończyć się na płaszczyźnie konstrukcyjnej, powierzchni konstrukcyjnej lub powierzchni części (włączając w to powierzchnię płaską, walcową, kulistą lub toroidalną).
Odległość -
Metoda domyślna, która wykonuje wyciągnięcie proste tylko w jednym kierunku. Definiuje odległość wyciągnięcia pomiędzy początkową i końcową płaszczyzną. Dla elementu bazowego, pokaż odległość wyciągnięcia profilu lub wprowadź jego wartość z klawiatury. Powierzchnia wyciągnięcia jest równoległa do płaszczyzny szkicu.
Narzędzie Odwróć określa kierunek.
Odległość-Odległość -
Wyciągnięcie proste w dwóch kierunkach — jednym dodatnim i jednym ujemnym. Najpierw wybierz opcję Odległość z listy rozwijanej Wymiary. Kliknij opcję Asymetryczna, aby ją uaktywnić i podaj drugą wartość głębokości dla przeciwległej odległości.
Polecenie Odwróć odwraca wektory kierunku w taki sposób, że głębokość dodatnia staje się ujemną i na odwrót.
Do następnego -

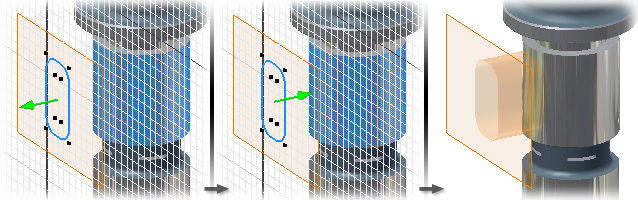

Wybiera następną powierzchnię lub płaszczyznę, na których może się zakończyć wyciągnięcie proste w określonym kierunku. Przeciąganie profilu, automatycznie odwraca kierunek wyciągnięcia względem płaszczyzny szkicu.
Zakończenie wybiera bryłę lub powierzchnię, na której kończy się wyciągnięcie. Narzędzie Odwróć określa kierunek.
Do -
W przypadku wyciągnięć prostych części wybiera punkt końcowy, wierzchołek, powierzchnię lub płaszczyznę, na której kończy się wyciągnięcie. Dla punktów oraz wierzchołków kończy element części na płaszczyźnie równoległej do płaszczyzny szkicu, która przebiega przez wybrany punkt oraz wierzchołek. Dla płaszczyzn oraz powierzchni kończy element części na wybranej powierzchni lub na powierzchni, która wychodzi poza płaszczyznę zakończenia.
Jeśli wyciągnięcie proste kończy się na powierzchni lub płaszczyźnie, opcje zakończenia są czasami niejednoznaczne, na przykład w przypadku walca lub nieregularnej powierzchni. Aby uzyskać bardziej szczegółowe rozwiązanie, użyj opcji na karcie Więcej.
Na karcie Więcej opcja Rozwiązanie alternatywne odwraca kierunek poprzez wybór najbardziej odległej powierzchni zakończenia. Aby zakończyć na pierwszej napotkanej powierzchni, wybierz opcję Rozwiązanie minimalne.
Pomiędzy -
W przypadku wyciągnięć prostych części wybiera początkowe i końcowe powierzchnie lub płaszczyzny, na których kończy się wyciągnięcie.
Po wybraniu początkowych i końcowych płaszczyzn opcje zakończenia są czasami niejednoznaczne, na przykład w przypadku walca lub nieregularnej powierzchni. Aby uzyskać bardziej szczegółowe rozwiązanie, użyj opcji na karcie Więcej.
Na karcie Więcej opcja Rozwiązanie alternatywne odwraca kierunek poprzez wybór najbardziej odległej powierzchni zakończenia. Aby zakończyć na pierwszej napotkanej powierzchni, wybierz opcję Rozwiązanie minimalne.
Wszystko -
Wyciąga profil poprzez wszystkie elementy i szkice w określonym kierunku. Przeciąganie krawędzi profilu automatycznie odwraca kierunek wyciągnięcia prostego względem płaszczyzny szkicu. Operacja złączenia nie jest możliwa.
Dopasuj kształt
Opcja dostępna po wybraniu profilu otwartego.
Dopasuj kształt -
Jeśli ta opcja jest wybrana, tworzy operację wypełnienia na zasadzie zalewania. Otwarte końce profilu rozciągają się do wspólnej krawędzi lub powierzchni. Wymagane powierzchnie są zszywane razem, tworząc pełne przecięcie z wyciągniętą bryłą.
Dopasuj kontur -
Gdy opcja nie jest zaznaczona, otwarty profil zamyka się poprzez rozciągnięcie otwartych końców profilu do części. Powoduje to zamknięcie przerwy pomiędzy nimi poprzez włączenie krawędzi zdefiniowanych przez przecięcie płaszczyzny szkicu i części. Wyciągnięcie proste tworzone jest tak samo jak dla profilu zamkniętego.
Karta Więcej
Rozwiązanie alternatywne W przypadku zakresów Do i Pomiędzy, jeśli rozwiązanie jest niejednoznaczne, na przykład w przypadku zakończenia na walcu lub na nieregularnej powierzchni, określa alternatywną płaszczyznę zakończenia. Opcja nie jest dostępna dla zakresu Odległość, Odległość-Odległość, Do następnego i Wszystkie.
Odwróć Ustawia kierunek i rozmiar wyciągnięcia. Standardowo, wyciągnięcie kończy się na najbardziej odległej powierzchni.
Rozwiązanie minimalne Jeśli opcje zakończenia są niejednoznaczne, określa, czy wyciągnięcie proste zakończy się na najbliższej powierzchni.

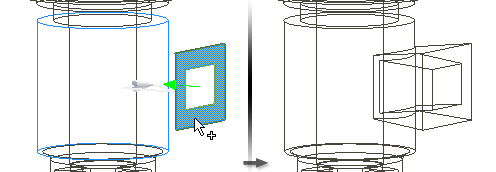

Na następującym obrazku przy wybranej opcji Rozwiązanie minimalne wyciągnięcie kończy się na najbliższej stronie walca

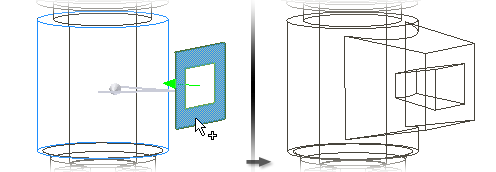

Przy niezaznaczonej opcji Rozwiązanie minimalne wyciągnięcie kończy się na dalszej stronie walca
Kąt pochylenia Dla wszystkich typów wyciągnięć ustawia kąt pochylenia aż do 180 stopni dla wyciągnięcia (normalne do płaszczyzny szkicu). Pochylenie jest wykonywane tak samo w obu kierunkach. Jeżeli określono kąt zwężania, w oknie graficznym wyświetlany jest symbol pokazujący stałą krawędź i kierunek zbieżności.
W przypadku wybrania opcji Odległość-Odległość można zastosować różne wartości kąta zwężania dla dodatniego i ujemnego wyciągnięcia prostego.
Kąt dodatni Dodatni kąt rozszerza element w kierunku wyciągania.

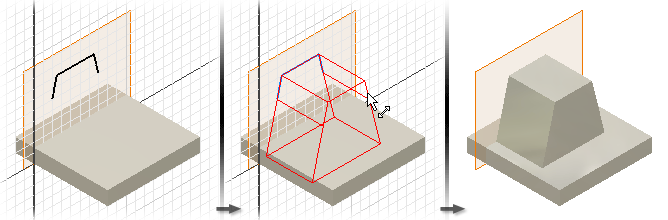

Na poniższym obrazku kąt pochylenia powierzchni rozciągniętej jest ustawiony na 8 stopni.
Kąt ujemny Ujemny kąt zwęża element w kierunku wektora wyciągania. Aby określić kąt ujemny, wprowadź znak minus.
Kąt pochylenia wyciąganej powierzchni jest ustawiony na 8 stopni ujemnych.
Profile zagnieżdżone Powoduje zawężanie lub rozszerzanie zagnieżdżonych pętli. Dodatni kąt powoduje rozszerzenie zewnętrznej pętli i zwężenie pętli wewnętrznej.
Zagnieżdżona pętla z dodatnim kątem pochylenia:
Zagnieżdżona pętla z ujemnym kątem pochylenia:
Zaznacz pole Rozważ iMate, aby automatycznie umieścić wiązanie iMate na pełnej krawędzi kołowej. Autodesk Inventor LT spróbuje umieścić wiązanie iMate na zamkniętej pętli, której przydatność będzie najbardziej prawdopodobna. W większości przypadków na części będzie trzeba umieścić tylko jedno lub dwa wiązania iMate.
