Polecenie Obrót tworzy element poprzez obrót co najmniej jednego profilu szkicu wokół osi. Pierwszy element jest elementem bazowym.
Można utworzyć powierzchnię z obróconego profilu, a potem użyć jej jako płaszczyzny zakończenia w przypadku innych elementów lub jako narzędzia do dzielenia na części.
Profil może być obracany wokół osi o dowolny kąt w zakresie od 0 do 360 stopni. Oś może być częścią profilu, lub może być od niego odsunięta. Profil i oś muszą leżeć na jednej płaszczyźnie.
Zastosowania elementów obrotowych
Polecenie Obróć służy do tworzenia symetrycznych elementów obrotowych, takich jak wałki stopniowe, walcowe pojemniki lub pierścienie uszczelniające. Takie elementy mogą definiować ogólny kształt części (element bazowy) lub służyć jako podstawa dla żeber, zastrzałów lub rozpór.
Powierzchnie obrotowe mogą posłużyć do definiowania form. Na przykład powierzchnia obrotowa może być użyta jako płaszczyzna zakończenia dla obudowy.
Wielkość i kształt elementu obrotowego
Końcowa wielkość i kształt elementu obrotowego jest definiowany przez wymiary profilu szkicu i kąt, na którym następuje jego obracanie.
Po wybraniu otwartego profilu opcja Dopasuj kształt określa sposób wydłużania otwartych końców profilu.

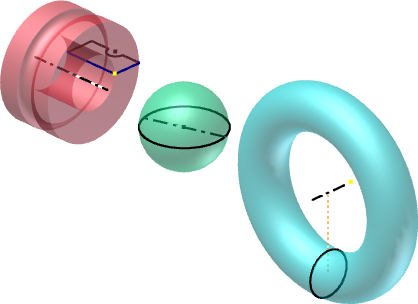

Obracanie wokół osi związanej z obracanym profilem, powoduje utworzenie elementów bryłowych, takich jak dyski, piasty i pełne koła zębate. Obracanie wokół osi odsuniętej od obracanego szkicu, powoduje utworzenie elementów bryłowych z otworami, takich jak podkładki, rury czy wydrążone wałki.
Możesz użyć otwartego lub zamkniętego profilu, aby utworzyć powierzchnię, która może być użyta jako powierzchnia konstrukcyjna, lub by ułatwić opracowywanie form złożonych.
Różnica między kształtem prymitywu a elementem obrotowym
Po wybraniu sfery lub torusa w panelu Prymitywy proces tworzenia szkicu i obrotu przebiega w sposób zautomatyzowany. Można wybrać płaszczyznę początkową dla szkicu, utworzyć profil i następnie utworzyć bryłę. Polecenia tworzenia kształtów prymitywów powodują utworzenie pełnych obrotów i nie tworzą powierzchni ani obrotów częściowych.
Propagacja kształtu na otwarte profile
 |
Propagację kształtu stosuje się tylko do otwartych profili. Opisuje ono rozwiązania definiowane przez rozszerzenie otwartych końców profilu i kształt bryły. Propagacja kształtu tworzy element, który jest odporny na zmiany topologii w bryle części powodowanej edycją elementów wcześniej utworzonych. Element obrotowy nie jest zależny od ściśle zdefiniowanego profilu, zawierającego krawędzie odniesienia i linie szkicowe. Istnieją dwa typy propagacji kształtu: Dopasuj kontur oraz Dopasuj kształt. |
 |
Dopasuj kontur zamyka otwarty profil poprzez wydłużenie otwartych końców do momentu przecięcia z korpusem bryłowym. Jeżeli płaszczyzna szkicu leży na płaskiej powierzchni, to pętla krawędzi powierzchni jest używana do zamknięcia profilu. W przeciwnym razie profil jest zamykany przy użyciu krawędzi zdefiniowanych przez przecięcie powierzchni profilu z bryłą. Profil jest poprawny, jeżeli oba końce otwartego profilu przecinają bryłę lub oś obrotu. Mieszane rozwiązanie nie jest dopuszczalne. Po utworzeniu zamkniętego profilu należy wybrać stronę profilu do zachowania. |
 |
Dopasuj kształt tworzy rozwiązanie oparte na wypełnieniu na zasadzie zalewania. Otwarte końce profilu są wydłużane do osi obrotu, jeżeli jest to możliwe, lub do skrzynki ograniczającej bryłę. Obrót typu Uzgadniaj kształt tworzy bryłę zachowującą się w sposób stabilny i przewidywalny przy zmianach topologii definiujących ją powierzchni. Element obrotowy nie jest zależny od ściśle zdefiniowanego profilu, zawierającego krawędzie odniesienia i linie szkicowe. |
