Przekształca część w powierzchnię, tworząc element usunięcia powierzchni, który można zmodyfikować.
Polecenie Usuń powierzchnię różni się od polecenia Usuń (naciśnięcie klawisza Delete).
- Usuń naciśnięcie klawisza Delete usuwa wybraną geometrię z części, którą można pobrać tylko wtedy, gdy natychmiast użyto polecenia Cofaj. Nie można użyć klawisza Delete, aby usunąć poszczególne powierzchnie.
- Polecenie Usuń powierzchnię tworzy element Usuń powierzchnię i umieszcza ikonę w strukturze przeglądarki. Operacja automatycznie przekształca część w powierzchnię i zamienia, znajdującą się na górze przeglądarki, ikonę części na ikonę powierzchni. Podobnie jak w przypadku każdego innego elementu, polecenia Edytuj element można użyć w celu jego zmiany, a następnie kliknąć polecenie Uaktualnij, aby wprowadzić zmiany.
W poleceniu Usuń powierzchnię wybór okna może zawierać tylko jeden zestaw wybranych brył. Jeśli jest zdefiniowany korpus powierzchniowy i korpus bryłowy, nie można wybrać powierzchni z nich obu jednocześnie. Po dokonaniu początkowego wyboru na bryle można wybrać tylko powierzchnie z tej samej bryły.
Zastosowania polecenia Usuń powierzchnię

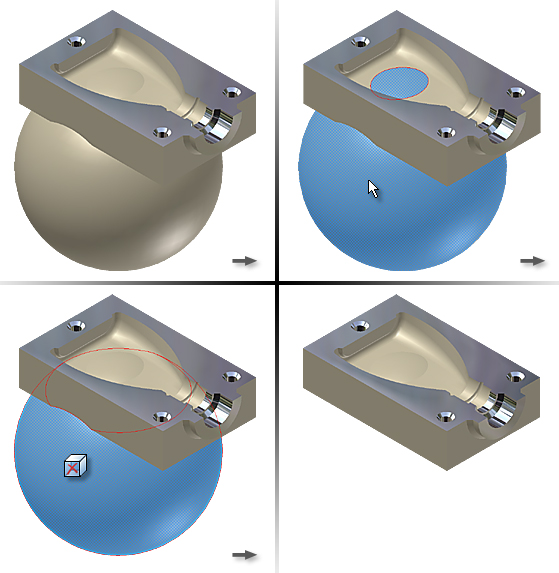

Usuń jedną lub więcej powierzchni , aby zamienić część w powierzchnię. Na otrzymanej powierzchni umieść bitmapę i zapisz część.
Na poniższym rysunku pokazano wynik usunięcia powierzchni, gdy opcja Napraw nie jest zaznaczona.

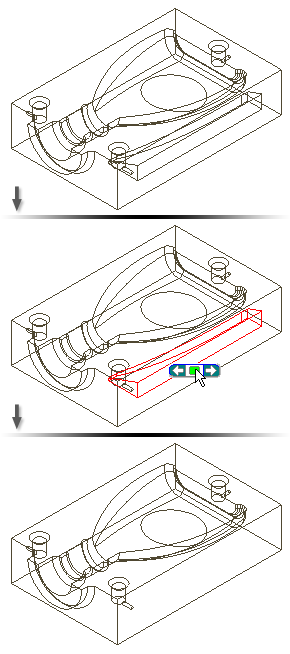

Usuń jedną lub więcej powierzchni, używając opcji Napraw , aby wydłużyć przylegające powierzchnie. Luki między powierzchniami, na przykład po usunięciu zaokrąglenia, są naprawiane przez rozszerzenie przylegających powierzchni do momentu ich przecięcia.

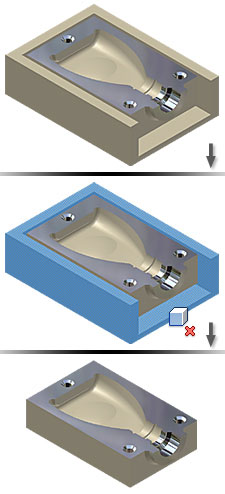

Usuń bryłę , która powstała podczas definiowania podstawy formy odlewniczej. Podczas modelowania kształtu formy i wycinania części z podstawy, powstaje bryła. Użyj narzędzia Usuń powierzchnię, aby usunąć bryłę z zagłębienia.

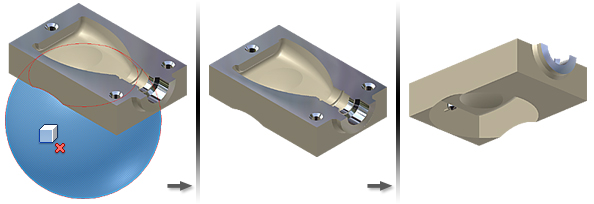

Usuń pustą przestrzeń , aby przywrócić masę modelu. Niektóre operacje modelowania, na przykład tworzenie skorupy bez usuwania powierzchni, tworzą wewnątrz modelu wydrążenia Ponieważ pusta przestrzeń jest ukryta wewnątrz modelu, można użyć metody Wybierz inne, aby podświetlić pustą przestrzeń przeznaczoną do usunięcia.
