Projekt konstrukcji blachowej jest rozszerzeniem środowiska modelowania części.
Polecenia specyficzne dla konstrukcji blachowych usprawniają pracę zarówno ze zwiniętym, jak i rozwiniętym modelem. Istnieje możliwość tworzenia rozwinięć blachy bogatych w informacje o wykonaniu i dokumentowania ich na rysunkach zawierających tabele otworów, otworów przebijanych i zagięć. Rozwinięcia blachy można eksportować do standardowych formatów przemysłowych, aby umożliwić ich wykonanie na maszynach CNC.
Metody tworzenia części konstrukcji blachowej
- Utwórz część konstrukcji blachowej za pomocą szablonu konstrukcji blachowej. Szablon korzysta z wartości promienia zagięcia, podcięcia narożnika i grubości materiału ustawionych przez użytkownika. Użyj narzędzi szkicu, aby utworzyć profil powierzchni bazowej lub początkowego kształtu kołnierza. Zakończ szkic i utwórz element konstrukcji blachowej, a następnie dodaj dodatkowe wymagane elementy konstrukcji blachowej, aby dokończyć część.
- Utwórz zwykłą część o jednolitej grubości, a następnie przekształć ją w część konstrukcji blachowej. Określenie części jako konstrukcji blachowej powoduje wyświetlenie karty Konstrukcja blachowa i dodanie parametrów charakterystycznych dla konstrukcji blachowych do listy parametrów.
Część konstrukcji blachowej można także przekształcić w część standardową. Spowoduje to zamknięcie karty konstrukcji blachowej oraz przywrócenie poleceń i środowiska modelowania części standardowej. Przekształcenie części konstrukcji blachowej na część standardową spowoduje automatyczne usunięcie rozwinięcia blachy konstrukcji blachowej. Każde usunięcie rozwinięcia blachy w części konstrukcji blachowej powoduje także usunięcie wszystkich widoków rozwinięcia blachy w powiązanych rysunkach.
Uwaga: Korzystając z tej techniki, należy się upewnić, że grubość modelowanego arkusza zgadza się z ustawieniem parametru grubości materiału. Po przekształceniu części na konstrukcję blachową, zalecane jest zastąpienie wszystkich wartości wymiarów i parametrów kontrolujących grubość konstrukcji blachowej parametrem Grubość. Na przykład w przypadku wyciągnięcia prostego parametr Grubość może być użyty jako wartość wyciągnięcia w metodzie Zakres odległości. Parametr Grubość umożliwia uaktualnienie grubości części podczas zmiany reguły konstrukcji blachowej lub podczas ręcznego nadpisywania parametru Grubość w oknie dialogowym Wartości domyślne konstrukcji blachowej. - Aby utworzyć część konstrukcji blachowej spełniającą określony zestaw warunków, należy utworzyć serię powierzchni, zszyć je, a następnie pogrubić.
Części konstrukcji blachowej a zwykłe części
Część konstrukcji blachowej rozpoczyna się od płaskiego kawałka metalu o jednolitej grubości. Szczegóły, takie jak promienie zagięcia i rozmiary podcięć, są dla celów produkcyjnych zwykle takie same w całej części. Użytkownik wprowadza wartości tych szczegółów, a następnie program stosuje je w trakcie projektowania. Na przykład w przypadku tworzenia kołnierza zagięcie jest dodawane automatycznie.

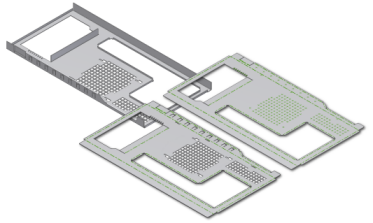

Jest to niezbędne, aby przekształcić model zagięty z powrotem do rozwinięcia blachy w celach produkcyjnych. Następnie można przełączyć się pomiędzy zagiętym widokiem modelu a widokiem spłaszczonym, dwukrotnie klikając w przeglądarce węzeł Model zagięty lub Rozwinięcie blachy.
Do rozwinięcia blachy można dodać elementy na potrzeby oczyszczania. Te operacje są najczęściej wykonywane w uwzględnienia metod produkcji specyficznych dla warsztatu. Elementy dodane do rozwinięcia blachy za pomocą poleceń dostępnych na karcie Rozwinięcie blachy nie są wyświetlane, jeżeli model jest wyświetlany w stanie zawinięcia.
