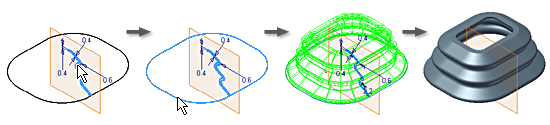

Przeciągnięte elementy lub bryły są tworzone za pomocą przenoszenia lub przeciągania jednego lub kilku profili szkicu wzdłuż ścieżki. Gdy używanych jest kilka profili, muszą one istnieć w tym samym szkicu. Ścieżka może być otwarta lub zamknięta, ale musi przebijać płaszczyznę profilu.
Zazwyczaj element przeciągany wymaga przynajmniej dwóch nieużytych szkiców: profilu i ścieżki na przecinających się płaszczyznach. W niektórych przypadkach można dla ścieżki użyć pojedynczego nieużywanego szkicu profilu i istniejącej krawędzi modelu. Można sterować orientacją przeciągniętego profilu, utrzymując stałe ustawienie profilu względem ścieżki lub równoległe do oryginalnego profilu. Aby sterować skalą i/lub skrętem przeciągniętego profilu, wybierz powierzchnię prowadnicy lub tor prowadnicy.

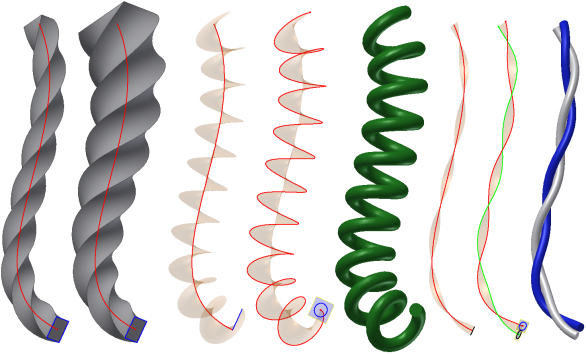

W przypadku przeciągnięcia prostopadłego utworzonego w programie Inventor 2015 lub nowszym można użyć opcji skrętu, aby wprowadzić kąt do sterowania skrętem jako przeciągnięcia profilu wzdłuż ścieżki.

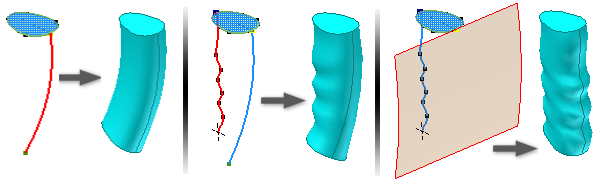

Tradycyjny przeciągnięcia ścieżek są używane przy obiektach mających równomierne profile przeciągnięte wzdłuż trajektorium.
Przeciągnięcia tworzone wzdłuż toru prowadnicy używane są w przypadku obiektów mających niejednolite profile, które są skalowane lub skręcane wzdłuż trajektorii, na przykład w przypadku skomplikowanego uchwytu dla części użytkowej.
Przeciągnięcia według powierzchni prowadnicy używane są w przypadku obiektów mających jednolite profile przeciągnięte wzdłuż trajektorii, która nie leży w tej samej płaszczyźnie. Skręt profilu musi zachowywać daną orientację względem wybranej powierzchni, na przykład w razie obróbki maszynowej na części walcowej.
