Edycja widoku rysunkowego

Można zmienić etykietę, skalę, styl wyświetlania i inne atrybuty widoku rysunkowego.

Porady:

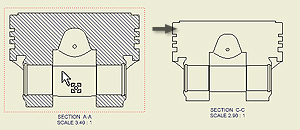

• Aby przesunąć widok, kliknij i przeciągnij czerwoną ramkę widoku.
• Można usunąć widok rysunkowy albo skopiować go i wkleić do innego arkusza. Kliknij prawym przyciskiem myszy widok i wybierz z menu określoną operację.
• Jeśli zachodzi konieczność odzyskania elementów konstrukcyjnych po utworzeniu widoku, kliknij w przeglądarce prawym przyciskiem myszy model i wybierz polecenie Uwzględnij elementy konstrukcyjne. W oknie dialogowym Uwzględnij elementy konstrukcyjne, określ typ elementów konstrukcyjnych do odzyskania w widoku rysunkowym.
• Domyślne ustawienia i wartości w oknie dialogowym Widok rysunkowy są definiowane w bieżącym standardzie i mogą zostać zmienione za pomocą Edytora stylów.

Uwaga: Jeśli usunięty zostanie widok z zależnymi rzutami, szczegółami, przekrojami lub widokami pomocniczymi, to są one wszystkie automatycznie usuwane.

Edycja widoku rysunkowego:

1. Wybierz widok w oknie graficznym lub w przeglądarce.
2. Kliknij prawym przyciskiem myszy i wybierz polecenie Edycja widoku.
3. W oknie dialogowym Widok rysunkowy na karcie Komponenty zmień opcje związane z modelem źródłowym.
4. Na karcie Opcje zmień atrybuty danych odniesienia lub cechy wyświetlania.
5. Zmień dodatkowe opcje:
   • Wybierz skalę widoku i edytuj identyfikator widoku.
   • Włącz lub wyłącz widoczność etykiety widoku.
   • Kliknij przycisk Edytuj etykietę widoku i edytuj etykietę widoku w oknie dialogowym Formatowanie tekstu.
   • Ustaw styl wyświetlania: Wyświetl lub usuń ukryte linie i w razie potrzeby wybierz widok cieniowany.
     Uwaga: Jeśli zaznaczona jest opcja Skala z bazy lub Styl z bazy, nie można zmienić stylu skali lub wyświetlania.
6. Kliknij przycisk OK, aby zamknąć okno dialogowe Widok rysunkowy.

Wyłączanie widoku rysunkowego

1. Kliknij prawym przyciskiem myszy widok rysunkowy w przeglądarce modelu lub w oknie graficznym.
2. W menu wybierz opcję Wyłącz.

Uwaga: Aby włączyć widok rysunkowy, kliknij prawym przyciskiem myszy widok rysunkowy w przeglądarce modeli i odznacz opcję Wyłącz.

Kontrolowanie dziedziczności wycięcia dla widoków pochodnych

Można kontrolować dziedziczność wycięcia przekroju, płata, przerwań i wyrwań w widokach pochodnych.

1. W oknie graficznym lub przeglądarce wybierz widok pochodny.
2. Kliknij prawym przyciskiem i wybierz polecenie Edycja widoku.
3. Na karcie Opcje wyświetlania w oknie dialogowym Widok rysunkowy zaznacz odpowiednie pola wyboru w sekcji Dziedziczność wycięcia. Wybrane wycięcia są dziedziczone z widoku macierzystego.
   Uwaga: Dostępne opcje zależą od typu edytowanego widoku.
4. Kliknij przycisk OK, aby zamknąć okno dialogowe Widok rysunkowy.

Pokaż, jak używać bitmap w widokach cieniowanych, aby zwiększyć pojemność i wydajność.
