Ćwiczenie 1: Przeciąganie i upuszczanie pliku źródłowego

Rozpocznij od utworzenia pliku mapy i dodania do niego granic miasta Redding.

Ćwiczenie wideo

Jeśli komputer jest podłączony do Internetu, odtwórz nagranie wideo, aby zobaczyć, w jaki sposób utworzyć mapę i dodać plik źródłowy. Można również kliknąć przycisk pozwalający na samodzielne wykonanie tej operacji. Czynności wykonywane podczas tej procedury zamieszczono poniżej filmu.

Tworzenie mapy i dodawanie pliku źródłowego

1. Przed rozpoczęciem tego ćwiczenia, zobacz sekcję Przygotowanie do korzystania z ćwiczeń.
2. Utwórz plik mapy.
   • Kliknij opcję NowyRysunek.
   • Wybierz szablon map2d.dwt.
   • Kliknij przycisk Otwórz.
3. Ustal układ współrzędnych dla mapy.
   • Kliknij Ustawienia mapyUkład współrzędnychPrzypisz
   • Zmień ustawienie w polu Kategoria na USA, Kalifornia.
   • Prawym przyciskiem myszy kliknij opcję Bieżący rysunek, a następnie kliknij opcję Układ współrzędnych.
   • Kliknij opcję CA-I.
   • Kliknij opcję Przypisz.
4. Dodaj granice miasta, przeciągając i upuszczając plik źródłowy do Menedżera wyświetlania.
   • W Eksploratorze Windows przejdź do folderu, do którego skopiowano pliki przykładowe ćwiczenia Tworzenie mapy.
   • Zmień wielkość okna programu AutoCAD Map 3D i okna folderu danych przykładowych, aby jednocześnie wyświetlać obydwa te okna.
   • Przeciągnij i upuść plik City_Boundary.sdf na Menedżera wyświetlania, tuż nad warstwą Baza mapy.

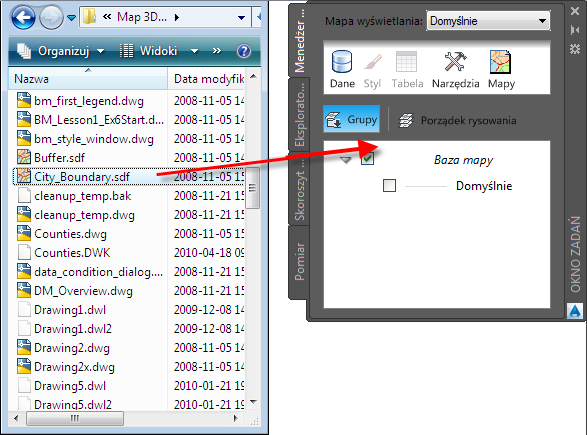

     Przeciągnij i upuść plik granic miasta do Menedżera wyświetlania.

     Granice miasta Redding pojawiają się na mapie.

5. Kliknij kolejno polecenia Zapisz jakoRysunek. W folderze ćwiczeń wprowadź nazwę pliku build_map1.dwg i kliknij przycisk Zapisz.

Aby kontynuować, przejdź do sekcji Ćwiczenie 2: Dołączanie pliku rysunku.
