Ćwiczenie 2: Dołączanie pliku rysunku

Do dołączenia pliku rysunku programu AutoCAD można użyć Menedżera wyświetlania.

Uwaga:

W tym ćwiczeniu używana jest mapa build_map1.dwg utworzona w poprzednim ćwiczeniu.

Ćwiczenie wideo

Jeśli komputer jest podłączony do Internetu, kliknij przycisk strzałki na rysunku, aby zapoznać się z procedurą dołączania rysunku AutoCAD do mapy. Czynności wykonywane podczas tej procedury zamieszczono poniżej filmu.

Dołączanie pliku rysunku programu AutoCAD

1. Jeśli jeszcze nie zostało to zrobione, skopiuj pliki przykładowe do podfolderu w folderze Moje dokumenty.
   Uwaga:

   Położenie folderu Moje dokumenty zależy od systemu operacyjnego. W systemie Microsoft Windows XP jest to zwykle C:\Moje dokumenty. W systemie operacyjnym Microsoft Vista lokalizacja tego folderu może być następująca: C:\Documents and Settings\Administrator\Moje dokumenty\Map 3D Tutorials.

2. W pliku build_map1.dwg na wstążce w górnej części okna aplikacji kliknij kolejno opcje Narzędzia główne Dane Dołącz

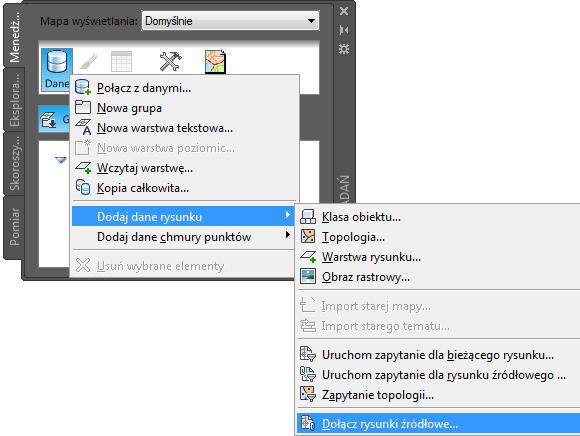

   Plik rysunku można dołączyć za pomocą Menedżera wyświetlania.

3. W oknie dialogowym Definiuj/Modyfikuj zestaw rysunków kliknij przycisk Dołącz.
4. Przejdź do folderu w katalogu Moje dokumenty, do którego zostały skopiowane pliki przykładowe, a następnie wybierz plik Counties.dwg.
5. Kliknij przycisk Dodaj, a następnie kliknij przycisk OK.
6. W oknie dialogowym Definiuj/Modyfikuj zestaw rysunków kliknij przycisk OK, aby dołączyć plik rysunku do mapy.

   Po dołączeniu rysunku nie jest on wyświetlony w oknie Menedżer wyświetlania , ani na mapie. Jednakże, jest ona wyświetlona na karcie Eksplorator mapy okna zadań w obszarze Bieżący rysunek.

   Obiekty z rysunków są dostępne za pośrednictwem zapytań i mogą być używane na mapie, co przedstawiono w kolejnym ćwiczeniu.

7. Zapisz pracę. Kliknij następujące opcje: Zapisz jakoRysunek AutoCAD.

Aby kontynuować, przejdź do sekcji Ćwiczenie 3: Wprowadzanie danych z rysunku za pomocą zapytania.
