Ćwiczenie 3: Wprowadzanie danych z rysunku za pośrednictwem zapytania

Po dołączeniu rysunku do mapy obiekty na rysunku nie będą od razu widoczne na mapie. Należy je wprowadzić za pośrednictwem zapytania. Dołączony plik rysunku jest mapą Kalifornii z regionami zdefiniowanymi dla każdego hrabstwa. Ponieważ miasto Redding znajduje się w hrabstwie Shasta, do mapy należy dodać granice hrabstwa Shasta. Można wprowadzać dane za pośrednictwem zapytania na podstawie położenia, właściwości lub danych. W tym przypadku należy wprowadzić nazwę hrabstwa przechowywaną jako dane obiektu.

Uwaga:

W tym ćwiczeniu jest wykorzystywana mapa build_map1.dwg utworzona i zmodyfikowana w poprzednich ćwiczeniach.

Ćwiczenie wideo

Jeśli masz połączenie z Internetem, kliknij przycisk strzałki na rysunku, aby zapoznać się z procedurą wprowadzania zestawu obiektów z rysunku AutoCAD na mapę za pośrednictwem zapytania. Czynności wykonywane podczas tej procedury zamieszczono poniżej filmu.

Aby wprowadzić dane rysunku za pośrednictwem zapytania

1. W pliku build_map1.dwg kliknij kolejno opcje Narzędzia główneDane Definiuj zapytanie.
2. W oknie dialogowym Definiuj zapytanie o dołączone rysunki w kategorii Rodzaj zapytania kliknij opcję Dane.
3. W oknie dialogowym Warunek danych wybierz opcję Dane obiektu.
4. Z listy Pola danych obiektu wybierz pole NAME.
   Uwaga:

   Nie zmieniaj ustawienia listy Tabele.

5. Opcję Operator pozostaw bez zmiany - =. W polu Wartość wprowadź ciąg Shasta.

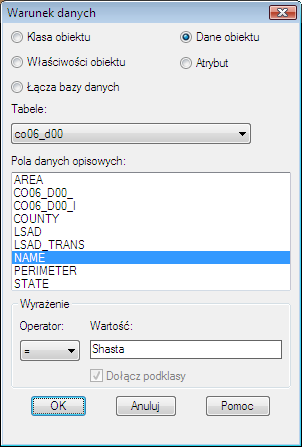

   Definiowanie warunku danych dla zapytania.

   W zapytaniu rozróżniana jest wielkość znaków. Należy się upewnić, że zostało ono wpisane zgodnie z opisem.

6. W oknie dialogowym Warunek danych kliknij przycisk OK, a następnie kliknij przycisk Wykonaj zapytanie.
7. Kliknij kolejno: kartę Widokpanel Nawigacjamenu rozwijane ZoomZakres.

   Granice hrabstwa Shasta zostają wyświetlone na mapie.

8. Zapisz pracę. Kliknij przycisk Zapisz.

Uwaga:

Podczas pracy z pozostałą częścią ćwiczenia może pojawić się przypomnienie. Przypomnienie ostrzega o tym, że skojarzenie między obiektami, których dotyczy zapytanie w bieżącym rysunku i w rysunkach dołączonych, nie zostało zachowane, ponieważ plik bieżącego rysunku został zamknięty. Ten komunikat stanowi przypomnienie o zapisaniu wprowadzonych zmian w oryginalnym pliku rysunku. W tym ćwiczeniu rysunek hrabstwa Shasta nie będzie edytowany, więc komunikat można zignorować.

Aby kontynuować, przejdź do sekcji Ćwiczenie 4: Użycie funkcji Połączenie danych.
