W temacie zakres kolorów reprezentuje analogiczny zakres wartości. Tematy można również wykorzystywać do pokazywania obszaru względnego, gęstości zaludnienia, głębokości wody lub wysokości elementów geograficznych.
Ćwiczenie wideo
|
Kliknij przycisk strzałki na rysunku, aby zapoznać się z procedurą tworzenia tematu. Czynności wykonywane podczas tej procedury zamieszczono poniżej filmu. |
W tym ćwiczeniu jest wykorzystywana mapa build_map1.dwg utworzona i zmodyfikowana w poprzednich ćwiczeniach.
Przypisywanie stylu do warstwy działek za pomocą tematu
- Otwórz mapę utworzoną w poprzedniej lekcji.
- Kliknij
OtwórzRysunek. - Wyszukaj plik build_map1.dwg.
- Wybierz go i kliknij przycisk Otwórz.
- Kliknij
- Utwórz temat dla warstwy działki.
Temat stanowi styl wyświetlania. Style dla elementów geoprzestrzennych należy przypisywać wg warstw.
- W
Menedżerze wyświetlania
wybierz warstwę Działki i kliknij Styl. Uwaga:
Jeśli okno Edytor stylów jest zamocowane, ustaw na nim wskaźnik, aby je wyświetlić. Okno Edytor stylów może być zamocowane po lewej stronie okna aplikacji.

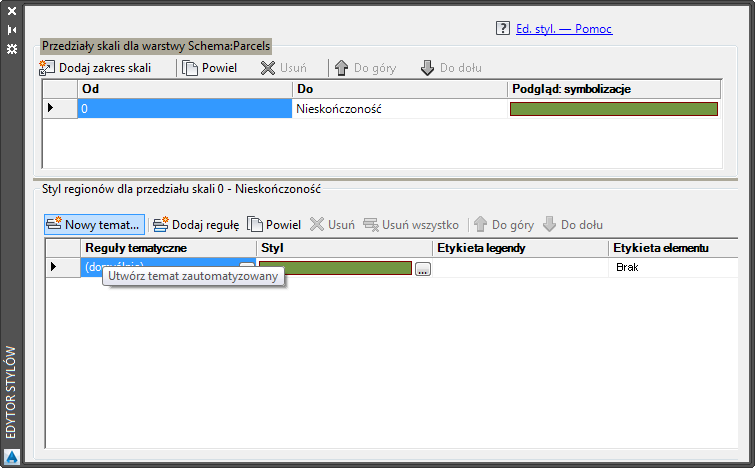

- W oknie dialogowym Edytor stylów, w sekcji Styl regionów dla 0 - Nieskończoność: Przedział skali kliknij pozycję Nowy temat.
Kliknięcie przycisku Nowy temat umożliwia zdefiniowanie tematu dla warstwy Działki.
- W
Menedżerze wyświetlania
wybierz warstwę Działki i kliknij Styl.
Aby kontynuować, przejdź do sekcji Ćwiczenie 2: Definiowanie tematu.
