Ćwiczenie 1: Wstawianie obrazu rastrowego

Zdjęcia samolotowe i satelitarne często zawierają informacje o lokalizacji i skali. Te informacje sprawiają, że obrazy zawierają „odniesienia geograficzne”. AutoCAD nie może korzystać z informacji odniesień geograficznych, dlatego nie może poprawnie ustawiać obrazów, ale program AutoCAD Map 3D ma taką możliwość.

W niniejszym ćwiczeniu użytkownik wstawi grafikę rastra cyfrowego (DRG) miasta Redding (Kalifornia) do rysunku tego samego miasta. Informacje w skojarzonym pliku tekstowym TIFF (TWF) umożliwiają poprawne umiejscowienie i zeskalowanie obrazu.

Samouczek wideo

Jeśli komputer jest podłączony do Internetu, odtwórz nagranie wideo, aby zobaczyć, w jaki sposób wstawić obrazy rastrowe. Czynności wykonywane podczas tej procedury zamieszczono poniżej filmu.

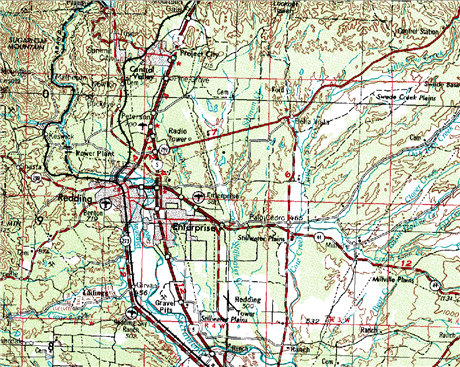

Obrazy rastrowe zawierają kontekst dla obiektów rysunkowych, takich jak drogi.

Aby wstawić obraz rastrowy

1. Jeśli jeszcze tego nie wykonano, zobacz sekcję Lekcja 1: Przygotowanie do korzystania z ćwiczeń.
2. Otwórz plik przykładowy CITY.dwg.
3. Kliknij kartę Narzędzia głównepanel DaneWstaw obraz. Wyszukiwanie
4. W oknie dialogowym Wstaw obraz wykonaj następujące czynności:
   • Przejdź do lokalizacji, w której zapisane są pliki przykładowe.
   • W polu Pliki typu wybierz typ Format TIFF(*.tif,*.tiff).
   • Na liście obrazów wybierz REDDING_DRG.tif.
   • Kliknij przycisk Informacje w celu wyświetlenia wielkości pliku, daty utworzenia oraz innych informacji, a także podglądu obrazu.

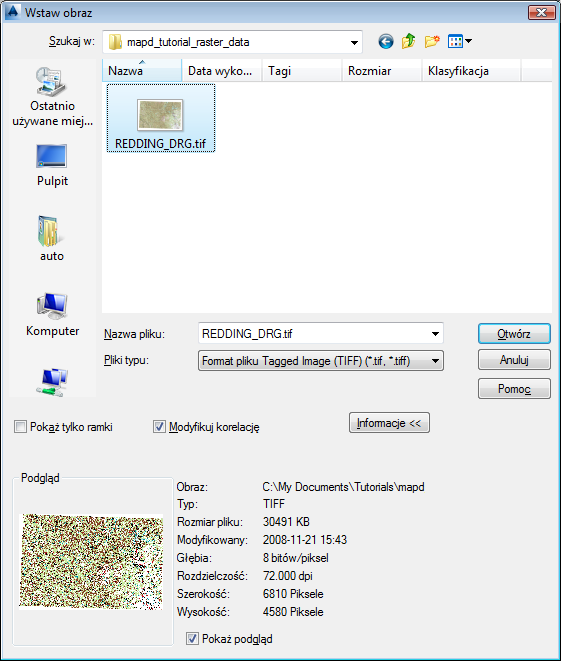

     Opcja Informacje umożliwia wyświetlenie podglądu oraz statystyk dotyczących obrazu.

   • Wybierz polecenie Modyfikuj korelację.
   • Kliknij przycisk Otwórz.
5. W oknie dialogowym Korelacja obrazu wykonaj następujące czynności:
   • Kliknij kartę Źródło, jeśli nie jest to karta bieżąca.

     Źródło korelacji jest Plikiem WORLD. Właściwy plik nosi nazwę REDDING_DRG.tfw. Znajduje się on w miejscu, do którego skopiowano pliki przykładowe.

     Dane w pliku programu określają wartości Punkt wstawieniaX i Y w obszarze Wartości wstawienia. Te wartości stanowią odniesienia geograficzne dla obrazu, dzięki którym może on zostać poprawnie umieszczony na rysunku

     Uwaga:

     Wartości wstawiania można dowolnie zmieniać ręcznie.

   • Kliknij przycisk OK.

     Obraz zostanie poprawnie ustawiony na rysunku.

6. Zapisz plik.
   • Kliknij następujące opcje: Zapisz jakoRysunek AutoCAD.
   • W oknie dialogowym Zapisz jako przejdź do folderu, w którym utworzono mapy dla ćwiczenia.
   • Kliknij przycisk Zapisz.

Aby kontynuować, przejdź do sekcji Ćwiczenie 2: Wyświetlanie informacji o obrazie.
