Ćwiczenie 4: Pobieranie obiektów za pomocą zapytania dotyczącego właściwości i położenia

Niniejsze ćwiczenie dotyczy dodawania warunków położenia do zapytania dotyczącego położenia, jakie zostało zdefiniowane w poprzednim ćwiczeniu. Następnie wyniki zostaną zaprezentowane za pomocą zapytania Rysunek w celu wyświetlenia informacji na rysunku.

Samouczek wideo

Jeśli komputer jest podłączony do Internetu, odtwórz nagranie wideo, aby zobaczyć, jak pobrać obiekty za pomocą zapytania. Czynności wykonywane podczas tej procedury zamieszczono poniżej filmu.

Uwaga:

W tym ćwiczeniu używana jest mapa Redding.dwg utworzona i zmodyfikowana w sekcji Ćwiczenie 1: Dołącz rysunki źródłowe.

W celu połączenia warunków położenia i właściwości w jednym zapytaniu

1. W obszarze Eksplorator mapy, w sekcji Bieżący rysunek kliknij prawym przyciskiem myszy opcję Bieżące zapytanie, a następnie kliknij polecenie Definiuj.
2. W oknie dialogowym Definiuj zapytanie o dołączony(e) rysunek(ki) wykonaj następujące czynności:
   • W obszarze Rodzaj zapytania upewnij się, że wybrana jest opcja Oraz.
   • Kliknij opcję Położenie.

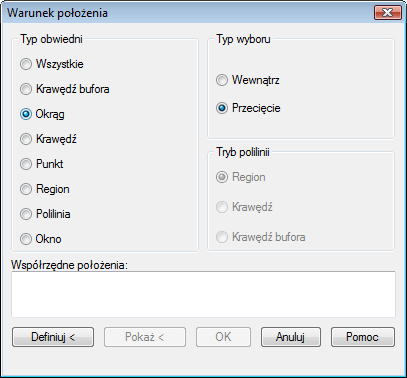

3. W oknie dialogowym Warunek położenia wykonaj następujące czynności:
   • W sekcji Typ obwiedni wybierz opcję Okrąg.
   • W obszarze Typ wyboru upewnij się, że zaznaczona jest opcja Przecięcie.


     Obiekty, które przetną narysowany okrąg, zostaną dodane do rysunku.

   • Kliknij polecenie Definiuj.
4. Kliknij w środku rysunku, a następnie przeciągnij kursor w celu narysowania okręgu zgodnie z poniższą ilustracją.


   Zdefiniuj okrąg dla wyboru.

5. W oknie dialogowym Definiuj zapytanie o dołączony(e) rysunek(ki) wykonaj następujące czynności:
   • W polu Tryb zapytania wybierz Rysuj.
   • Kliknij przycisk Wykonaj zapytanie.


     Obiekty, które przetną okrąg zostaną wprowadzone (za pośrednictwem zapytania) do rysunku Redding. W trybie zapytania Rysuj obiekty zostaną skopiowane do rysunku Redding.

6. Naciśnij kombinację klawiszy Ctrl + A w celu zaznaczenia wszystkich obiektów na rysunku, a następnie naciśnij klawisz Delete w celu usunięcia ich wszystkich z rysunku.
7. W oknie dialogowym Potwierdź zapis w źródle kliknij przycisk Nie.
8. Kliknij przycisk Zapisz.

Aby kontynuować, przejdź do sekcji Ćwiczenie 5: Tworzenie zapytania o dane opisowe.
