Przykład 1: Dostosowanie jasności, kontrastu i tłumienia obrazu

W niniejszym ćwiczeniu należy dostosować sposób wyświetlania obrazu. Wprowadzone modyfikacje wpłyną na sposób wyświetlania obrazu rastrowego na mapie, ale nie spowodują zmian pliku obrazu.

Uwaga:

W tym ćwiczeniu używana jest mapa CITY.dwg, która była już używana w sekcji Lekcja 4: Dodawanie obrazów rastrowych.

Samouczek wideo

Jeśli komputer jest podłączony do Internetu, odtwórz nagranie wideo, aby zobaczyć, w jaki sposób dostosować ustawienia obrazu. Czynności wykonywane podczas tej procedury zamieszczono poniżej filmu.

Aby ustawić jasność, kontrast i tłumienie

1. Jeśli mapa CITY.dwg nie jest jeszcze otwarta, należy ją ponownie otworzyć.
2. Przewiń do prawej strony obrazu rastrowego.
3. Przytrzymaj klawisz Shift i kliknij krawędź obrazu, aby ją wybrać.


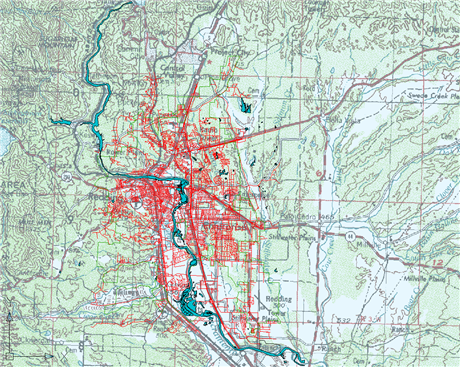

   Kliknij krawędź obrazu, przytrzymując klawisz Shift, w celu jej zaznaczenia.

4. Kliknij prawym przyciskiem myszy obraz, a następnie kliknij opcje ObrazDostosuj.
5. W oknie dialogowym Dostosowanie obrazu wykonaj następujące czynności:
   • Zmień wartość Jasność na 99.
   • Zmień wartość Kontrast na 10.
   • Zmień wartość Tłumienie na 10.
   • Kliknij przycisk OK.


     Obraz stał się dużo jaśniejszy, a polilinie oryginalnej mapy są dużo bardziej wyraźne.

6. Kliknij przycisk Zapisz.

Aby kontynuować, przejdź do sekcji Ćwiczenie 2: Przycinanie obrazu.
