Ćwiczenie 2: Przycinanie obrazu

W niniejszym ćwiczeniu użytkownik zmieni szerokość polilinii, która reprezentuje granice miasta. Granice będą bardziej widoczne na rysunku. Następnie obraz należy przyciąć w celu wyświetlenia prostokątnej części granic miasta.

Samouczek wideo

Jeśli komputer jest podłączony do Internetu, odtwórz nagranie wideo, aby zobaczyć, w jaki sposób przyciąć obraz rastrowy. Czynności wykonywane podczas tej procedury zamieszczono poniżej filmu.

Uwaga:

W tym ćwiczeniu używana jest mapa CITY.dwg, która była już używana w sekcji Ćwiczenie 1: Dostosowanie jasności, kontrastu i zaciemnienia obrazu.

Aby zmienić szerokość polilinii

1. Jeśli mapa CITY.dwg nie jest jeszcze otwarta, należy ją ponownie otworzyć.
2. Przesuń kursor poza granice miasta.

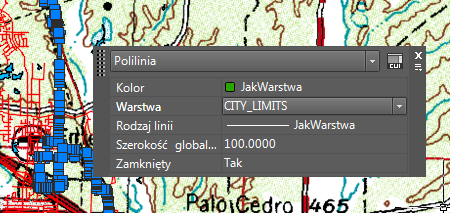

   Zielona polilinia reprezentuje granice miasta.

   Przy użyciu poleceń zmiany powiększenia na karcie Widok znajdź zieloną polilinię, pomniejszając obraz, a następnie ją wybierz, powiększając obraz.

3. Kliknij polilinię, aby ją wybrać.


   Jeśli nie jest wyświetlany panel Szybkie właściwości, kliknij prawym przyciskiem myszy w dowolnym miejscu na rysunku, a następnie wybierz opcję Szybkie właściwości.

4. Wybierz wartość właściwości Szerokość globalna, wprowadź 100, a następnie naciśnij klawisz Enter.

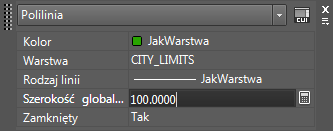

   W oknie Szybkie właściwości można edytować wartości.

5. Naciśnij klawisz Esc, aby zamknąć oknoSzybkie właściwości.


   Polilinia zostanie wyświetlona w nowej szerokości.

6. Kliknij przycisk Zapisz.

Aby przyciąć obraz

1. Zmniejsz obszar obrazu w taki sposób, aby możliwe było wyświetlenie zielonej polilinii oraz prawej krawędzi obrazu rastrowego.
2. Przytrzymaj klawisz Shift i kliknij krawędź obrazu, aby ją wybrać.


   Kliknij krawędź obrazu, przytrzymując klawisz Shift, w celu jej zaznaczenia.

3. Kliknij prawym przyciskiem myszy obraz, a następnie kliknij opcje ObrazPrzytnij.
4. W celu przycięcia obrazu wykonaj następujące czynności:
   • W odpowiedzi na monit kliknij przycisk Nowa obwiednia.
   • Kliknij, aby określić punkt początkowy obwiedni w lewym górnym rogu na zewnątrz granic miasta.
   • Kliknij, aby określić przeciwległy róg obwiedni poza prawym dolnym obszarem granic miasta.

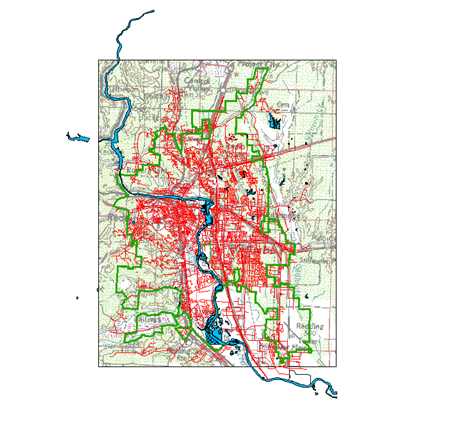

     Obraz rastrowy został przycięty do określonej obwiedni. Na obrazie widoczna jest tylko część w określonej obwiedni.

5. Kliknij przycisk Zapisz.

Aby kontynuować, przejdź do sekcji Ćwiczenie 3: Dodawanie obrazu rastrowego do warstwy Menedżera wyświetlania.
