Edytowanie za pomocą Przeglądarki płaszczyzny roboczej

Przeglądarka płaszczyzny roboczej służy do modyfikowania elementów opartych na płaszczyźnie roboczej w modelu.

W Przeglądarce płaszczyzny roboczej wyświetlany jest tymczasowy widok, który nie jest zachowywany w Przeglądarce projektu.

To narzędzie jest przydatne w przypadku edytowania profili w formach, wyciągnięciach po ścieżce i wyciągnięciach po ścieżce ze zmianą profilu.

Przeglądarka płaszczyzny roboczej jest dostępna we wszystkich widokach modelu w środowisku projektu. Domyślna orientacja jest zgodna z aktywną płaszczyzną roboczą ostatniego aktywnego widoku.

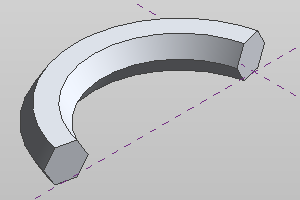

W przykładowych obrazach poniższej procedury posłużono się jako punktem wyjściowym wyciągnięciem po ścieżce:

Edytowanie za pomocą Przeglądarki płaszczyzny roboczej

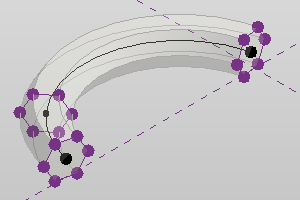

  1. Wybierz płaszczyznę roboczą lub profil elementu.
  2. Kliknij kolejno kartę Zmień | <element>panel Płaszczyzna robocza Przeglądarka.

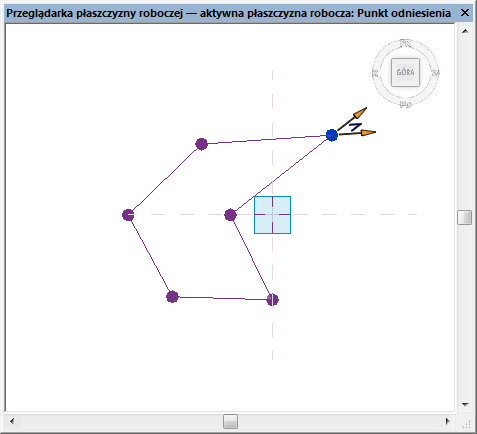

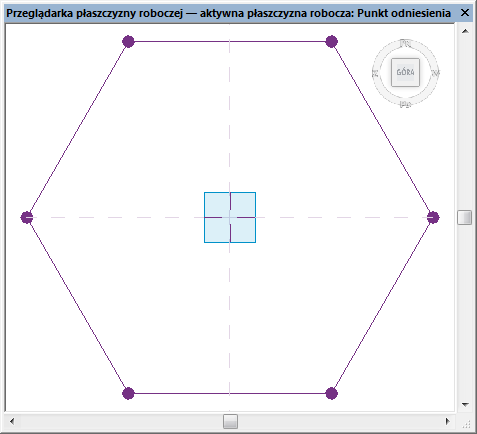

    W Przeglądarce płaszczyzny roboczej otwierany jest właściwy widok 2D.

  3. Edytuj model zgodnie z potrzebami.

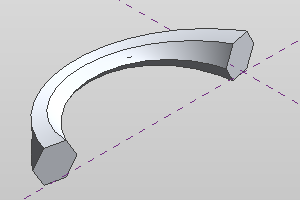

Po wprowadzeniu zmian w widoku projektu lub w Przeglądarce płaszczyzny roboczej inne widoki są aktualizowane w czasie rzeczywistym.
