Zmiana konfiguracji połączenia ściany

Można zmienić konfigurację połączenia czterech ścian (lub mniejszej liczby) poprzez zmianę typu bądź kolejności łączenia ścian.

Uwaga: Aby edytować połączenie ścian obejmujące więcej niż 4 ściany, połączenie ścian rozciągające się na wiele pięter lub połączenie ścian występujące więcej niż w jednym zadaniu, zobacz temat Edycja złożonych połączeń ścian.

1. Kliknij kolejno kartę Zmieńpanel Geometria(Połączenia ścian).
2. Przesuń wskaźnik na połączenie ściany i kliknij w wyświetlonym szarym kwadracie.
3. Na pasku opcji wybierz jeden z dostępnych typów połączeń:
   • Łączenie doczołowe(domyślny typ połączenia)

   • Ścięte

   • Prostopadłe: przycina koniec ściany pod kątem 90 stopni.

4. Jeśli wybranym typem połączenia jest Łączenie doczołowe lub Prostopadłe, klikając przyciski Następny i Poprzedni, można przełączać podglądy możliwych kolejności połączeń. Dla przedstawionego powyżej połączenia prostopadłego dostępna jest następująca alternatywna kolejność:

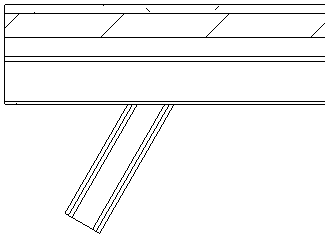

   Uwaga: Nie można przekształcić połączenia między ścianą a stroną wewnętrzną innej ściany w połączenie prostopadłe lub doczołowe ani zmienić kolejności dla połączenia doczołowego, ponieważ możliwa jest tylko jedna jego konfiguracja. Przykład tego układu przedstawiono poniżej (wybrana jest opcja Nie czyść połączenia).


5. Po wyświetleniu żądanej konfiguracji kliknij opcję Zmień, aby zamknąć narzędzie.
