Tworzenie zestawienia analizy obwodu

Bryły zaprojektowano w celu przeanalizowania projektu koncepcyjnego budynku. Zadaniem jest utworzenie zgrubnego szacunku kosztów na podstawie jego wymiarów liniowych, aby sprawdzić koszty konstrukcyjne dla projektu.

Projekt zawiera wiele kątów, jego koszt budowy może być zbyt wysoki.

Poniższa procedura służy do tworzenia zestawienia w celu wykonania analizy obwodu brył w projekcie koncepcyjnym. Określone czynności mogą być różne w zależności od informacji, która ma być wyświetlana w zestawieniu.

Aby utworzyć zestawienie analizy obwodu

1. Utwórz zakresy kondygnacji.
2. Kliknij kolejno kartę Widokpanel Utwórzlistę rozwijaną Zestawienia(Zestawienie/ilości).
3. W oknie dialogowym Nowe zestawienie wykonaj następujące operacje:
   1. W pozycji Kategoria kliknij opcję Kondygnacja bryły.

      Jeśli zakres kondygnacji nie jest wyświetlany domyślnie, wybierz opcję Pokaż kategorie modelu w tym widoku. Na liście Filtr wybierz pozycję Architektura.

   2. Dla parametru Nazwa określ nazwę zestawienia.
   3. Wybierz polecenie Zestaw elementy budynku.
   4. Kliknij przycisk OK.
4. Na karcie Pola okna dialogowego Właściwości zestawienia dla pozycji Pola w zestawieniu (w kolejności) dodaj następujące pola:
   • Bryła: Typ
   • Poziom
   • Obwód piętra
5. Kliknij kolejno kartę Sortowanie/Grupowanie i wykonaj następujące czynności:
   1. Dla elementu Sortuj według wybierz następujące opcje:
      • Bryła: Typ
      • Rosnąco
      • Stopka
      • Tytuł i sumy
      • Pusta linia
   2. Dla elementu Następnie według wybierz opcje: Poziom i Rosnąco.
   3. Na dole okna dialogowego wybierz następujące opcje:
      • Sumy całkowite
      • Tytuł i sumy
      • Wyświetl każdy element
6. Kliknij zakładkę Formatowanie i wykonaj następujące operacje:
   1. W obszarze Pola wybierz opcję Obwód piętra.
   2. Jako wyrównanie wybierz opcję W prawo.
   3. Wybierz opcję Oblicz sumy.
   4. (Opcjonalnie) Określ formatowanie dla elementów Poziom i Bryła: Typ: w obszarze Pola wybierz nazwę pola. Następnie jako wyrównanie wybierz opcję Do środka.
7. Kliknij przycisk OK.

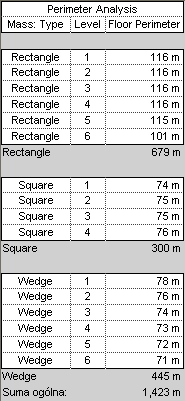

W zestawieniu wyświetlane są całkowite wymiary liniowe na podstawie połączonych obwodów zakresów kondygnacji. Użyj tej informacji do określenia szacunkowych kosztów zrealizowania projektu.

Uwaga: Wartości obwodu obejmują cały obwód każdego zakresu kondygnacji, nawet jeśli zakresy kondygnacji w sąsiednich połączonych bryłach się nakładają.
