Tworzenie obszaru niwelowanego

Aby utworzyć obszar niwelowany, wybierz model terenu. Powinna to być powierzchnia istniejąca na bieżącym etapie.

Program Revit oznacza pierwotną powierzchnię jako wyburzoną i wykonuje jej kopię z pasującą obwiednią. Program Revit zaznacza kopię jako nową dla obecnego etapu.

Aby wykonać niwelację na powierzchni terenu

1. Otwórz rzut terenu zawierający model terenu.
2. Kliknij kolejno kartę Modelowanie bryłowe i terenpanel Modyfikuj teren (Obszar niwelacji).
3. W oknie dialogowym Edycja obszaru niwelacji wybierz jedną z poniższych opcji:
   • Utwórz nowy model terenu, dokładnie taki sam jak już istniejący.
   • Utwórz nowy model terenu jedynie na podstawie punktów obwodu.
4. Wybierz model terenu.

   Jeśli edytowana jest powierzchnia, w programie Revit zostaje uruchomiony tryb szkicowania. Możesz dodawać lub usuwać punkty, zmieniać wysokość punktów lub upraszczać powierzchnię.

5. Po zakończeniu edycji powierzchni kliknij przycisk Zakończ powierzchnię.

Jeśli przeciągniesz nowy obszar niwelacji, zauważysz że pierwotny obszar pozostaje na miejscu. Wybierz obszar pierwotny, kliknij prawym przyciskiem myszy i kliknij opcję Właściwości elementu. Zauważ, że Etap wyburzenia ma wartość bieżącego etapu.

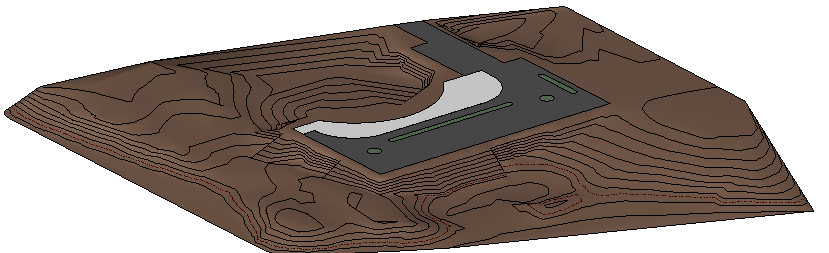

Przykład
