Narzędzi łuków można użyć w celu szkicowania krzywych lub zaokrąglonych narożników.
W programie Revit istnieją różne opcje umożliwiające szkicowanie łuków:
- Łuk początek-koniec-promień,
Aby określić łuk początek-koniec-promień, należy narysować pas łączący dwa końce łuku, a następnie określić kąt lub promień tworzony z trzecim punktem.

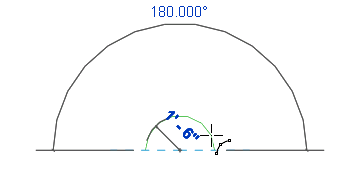

- Łuk oś-końce
Aby utworzyć łuk od środka i punktów końcowych, należy najpierw określić promień łuku, a następnie określić kąt. Nie jest możliwe określenie przy użyciu tej metody łuku o kącie wynoszącym ponad 180 stopni, ale jest możliwa modyfikacja łuku po jego narysowaniu.

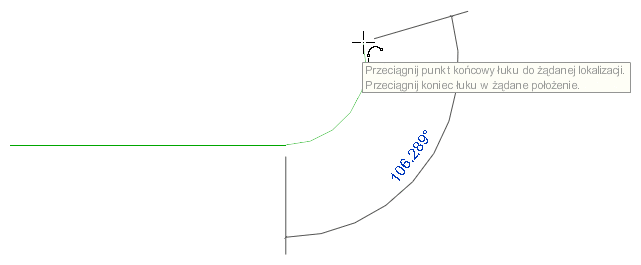

- Łuk styczna-koniec
Można tworzyć łuki styczne od punktów końcowych istniejących ścian lub linii.

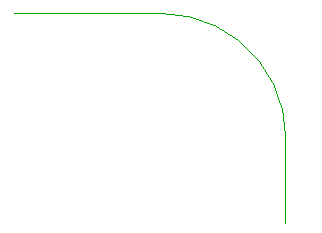

- Zaokrąglenie,
Użycie łuków zaokrąglenia umożliwia utworzenie zaokrąglonych rogów.
Opis sposobu wiązania szkiców łuków zawiera część Używanie wiązań podczas szkicowania w temacie Informacje o szkicowaniu elementów.
