Szkicowanie łuku zaokrąglenia

Narzędzie służy do zaokrąglania narożnika utworzonego przez dwie przecinające się linie.

Uwaga: Zaokrąglenie można stosować tylko w przypadku elementów utworzonych przy użyciu opcji szkicowania Linia (w tym boków wielokątów) lub Łuk.

1. Wybierz narzędzie umożliwiające narysowanie łuku.

   Na przykład kliknij kolejno kartę Opispanel Szczegół (Linia szczegółu).

2. Kliknij kolejno kartę Zmień | Umieść linie (lub odpowiednio kartę Zmień | Umieść <element>, lub Zmień | Utwórz <element>)panel Rysuj (Zaokrąglenie) i umieść wskaźnik myszy w obszarze rysunku.

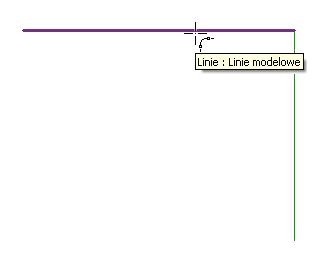

3. Wybierz pierwszy element zaokrąglenia.

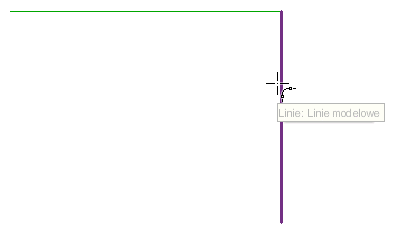

4. Wybierz drugi element zaokrąglenia.

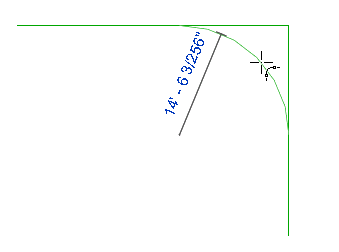

5. Przesuń kursor i kliknij, aby zdefiniować łuk zaokrąglenia.


Po umieszczeniu zaokrąglenia program Revit automatycznie przycina elementy do zaokrąglenia.
