Tworzy dach, używając podrysu budynku w celu zdefiniowania jego obwiedni.
- Wyświetl widok rzutu lub odwróconego rzutu stropu.
- Kliknij kolejno kartę Architektura
panel Zbudujlistę rozwijaną Dach
(Dach wg podrysu).
Uwaga: Jeśli spróbujesz dodać dach na najniższym poziomie, w oknie dialogowym pojawi się komunikat o przesunięciu dachu na wyższy poziom. Jeśli zdecydujesz się, aby przesunąć dach na inny poziom, program Revit zwróci uwagę, że dach jest za nisko. - Na panelu Rysuj wybierz narzędzie do szkicowania lub wskazywania. Aby edytować właściwości dachu przed szkicowaniem, użyj palety Właściwości. Wskazówka: Za pomocą opcji Wskaż ściany można określić okap przed naszkicowaniem dachu. Na pasku opcji wybierz opcję Wydłuż do warstwy nośnej ściany, aby okap był mierzony od warstwy nośnej ściany, a następnie określ wartość dla opcji Okap.
- Naszkicuj lub wskaż zamkniętą pętlę dachu.
- Określ linie definiujące nachylenie. Aby zmienić definicję nachylenia linii, wybierz linię, a następnie na palecie Właściwości kliknij opcje Definiuje nachylenie dachu. Następnie można zmienić wartość nachylenia.
Gdy linia dachu jest ustawiona jako definiująca nachylenie, obok niej jest wyświetlany symbol
.
- Kliknij przycisk
(Zakończ tryb edycji), a następnie otwórz widok 3D.

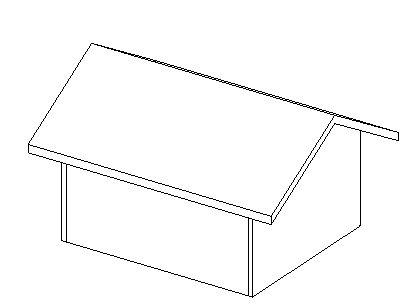

Ukończony dach dwuspadowy z okapem
Uwaga: Aby zastosować połacie przeszklone, wybierz dach, a następnie z listy Wybór typów wybierz pozycję Połacie przeszklone. Na polach ściany osłonowej połaci przeszklonych można umieścić podziały ścian osłonowych. Za pomocą klawisza Tab można przełączać poziome i pionowe linie siatki.
Dodawanie dachu do innego dachu
- Aby wyciąć dach w celu naszkicowania innego dachu na górze, wybierz dach w obszarze rysunku.
- Na palecie Właściwości określ poziom wycięcia, a następnie podaj wysokość w parametrze Odsunięcie wycięcia.
Właściwość ta określa odległość powyżej lub poniżej poziomu, na którym dach jest odcięty.
- Naszkicuj nowy dach na istniejącym dachu.
