Narzędzie Strzałka nachylenia umożliwia tworzenie powierzchni nachylonych.
Strzałki nachylenia można użyć do następujących typów elementów:
- dachy
- podbicia
- stropy
- stropy konstrukcyjne
- podstawy budynku
- sufity

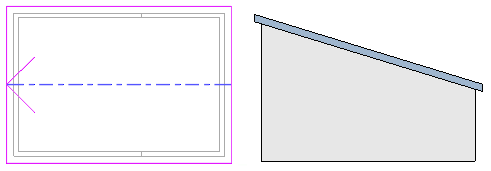

Na przykład aby utworzyć płaski nachylony dach, narysuj strzałkę nachylenia od dolnej do górnej krawędzi obwiedni dachu.
Podczas rysowania strzałki nachylenia można wprowadzić wartości właściwości określające wysokość początku i końca strzałki lub wartość nachylenia. Koniec strzałki nachylenia musi leżeć na jednej z naszkicowanych linii definiujących obwiednię. Narysowana linia nie może określać nachylenia (chyba że strzałka nachylenia znajduje się na wierzchołku), ponieważ może dojść do konfliktu między nachyleniami tego samego segmentu.

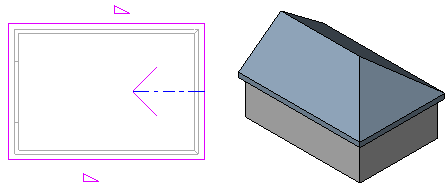

W poniższym przykładzie pokazano krawędź dachu dwuspadowego. Właściwości strzałki nachylenia zostały zdefiniowane następująco: Określ = Nachylenie, Odsunięcie wysokości na końcu = 4’ 0” i Nachylenie = 9”/12”.
Kiedy należy używać strzałki nachylenia?
Strzałki nachylenia należy używać gdy:
- zachodzi potrzeba narysowania nachylenia w rzucie;
- znana jest wysokość na górze i na dole płaszczyzny elementu, a nie kąt nachylenia. Na przykład strzałki nachylenia mogą zostać użyte, aby wyrównać płaski dach, aby odpowiadał konkretnej wysokość w punkcie odwodnienia;
- nachylenie jest skośne na powierzchni lub nieprostokątne względem krawędzi;
- nachylenie rozpoczyna i kończy się w nietypowym punkcie na powierzchni;
- zachodzi potrzeba utworzenia facjatki.
