Można ciąć geometrię formy z użyciem bryły.
Gdy cięcie geometrii odbywa się z użyciem bryły, usuwany jest nakładający się obszar, a pozostają przyległe bryły. Formy umożliwiają cięcie jedynie następujących brył:
- elementy formy,
- formy z podzielonymi powierzchniami,
- formy z połączonymi geometriami,
- wystąpienia rodziny wewnątrz edytora brył.
- Utwórz dwie sąsiadujące formy brył.

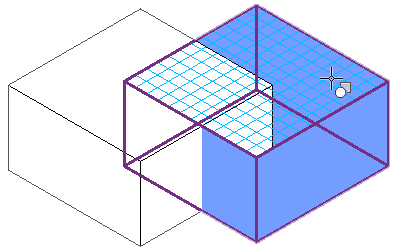

W tym przykładzie wycinana forma bryły obejmuje podzieloną powierzchnię, dzięki czemu lepiej widoczne są zależności cięcia. Podzielona powierzchnia nie jest konieczna do wykonania wycięcia.
- Kliknij kolejno kartę Zmień
panel Geometria
(Wytnij). - Wybierz formę bryły do wycięcia.

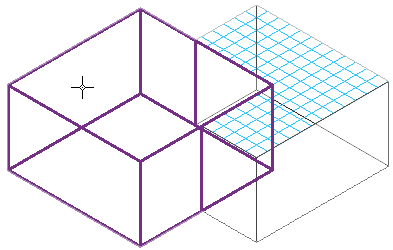

- Wybierz tnącą formę bryły.

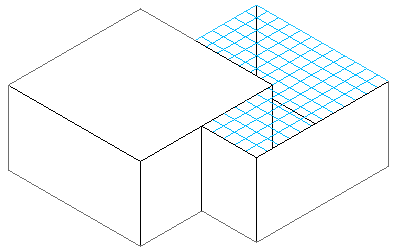

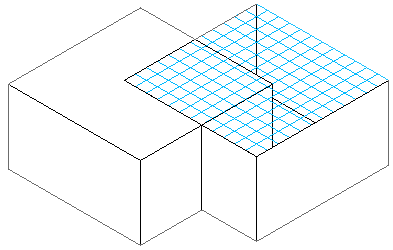

Bryły zostają odpowiednio ucięte. Te dwie formy można edytować i zachować zależność cięcia.
Uwaga: Kiedy bryła dociętego obiektu geometrycznego jest importowana do projektu, nie można wchodzić w interakcję z poszczególnymi bryłami. Podobnie jeśli do dociętego obiektu geometrycznego bryły zastosowano poziomy, nie będą one rozpoznawane w środowisku projektu.
