Tworzenie formy bryły

Za pomocą narzędzia Utwórz formę można utworzyć geometrię bryły.

  1. Kliknij kolejno kartę Utwórzpanel Rysuj i wybierz jedno z narzędzi rysunkowych.
  2. Kliknij w obszarze rysunku i narysuj zamkniętą pętlę.
  3. Wybierz pętlę zamkniętą.

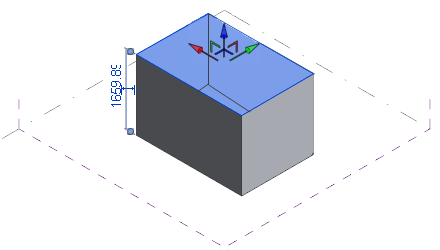

  4. Kliknij kolejno kartę Zmień | Liniepanel Forma (Utwórz formę). Zostanie utworzone tłoczenie formy bryły.
  5. Ewentualnie kliknij kartę Zmień | Element formypanel Forma (Forma wycięcia), aby przekształcić tę formę w wycięcie.
  6. Wymiar tłoczenia można zmienić, używając kontrolek przeciągania 3D lub edytując wymiar tymczasowy w obszarze rysunku.
