Za pomocą narzędzia Pomaluj można zastosować materiał do wybranej powierzchni elementu lub rodziny bez zmiany konstrukcji elementu.
Przykład

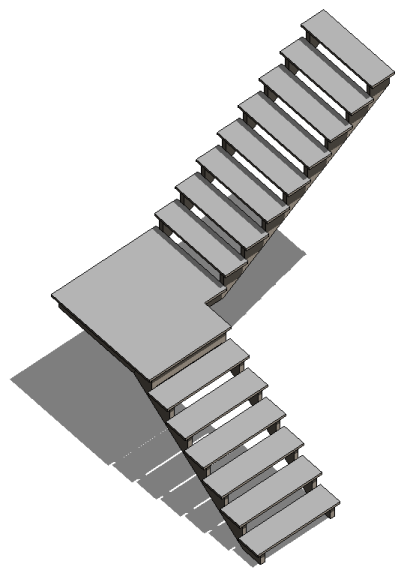

Przed pomalowaniem (zastosowaniem materiału do) schodów

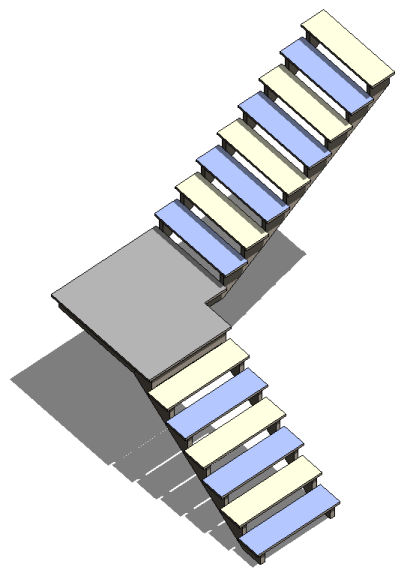

Po pomalowaniu (zastosowaniu materiałów do) schodów
Możesz malować takie elementy jak ściany, dachy, bryły, rodziny i podłogi.
Jeśli element zostaje wyróżniony po umieszczeniu wskaźnika w jego pobliżu, można go pomalować. Narzędzie Pomaluj jest przydatne zwłaszcza przy stosowaniu materiałów do powierzchni podzielonych.
Jeśli wzór powierzchni materiału jest wzorem modelu, można wybrać odniesienia we wzorze dla wymiarowania lub wyrównywania.
Aby pomalować powierzchnię
- Kliknij kolejno kartę Zmień
panel Geometria
(Pomaluj). - W oknie dialogowym Przeglądarka materiałów wybierz materiał. Zauważ, że po wybraniu narzędzia malowania możesz tylko przeglądać materiały.
- Umieść wskaźnik myszy na powierzchni elementu, aby go wyróżnić. Może być konieczne naciśnięcie klawisza Tab w celu wybrania właściwej powierzchni.
Po wyróżnieniu pomalowanej powierzchni na pasku stanu podawany jest materiał, jaki zastosowano.
- Kliknij, aby zastosować malowanie.
- W oknie dialogowym Przeglądarka materiałów kliknij przycisk Zakończ.
Więcej informacji o malowaniu powierzchni
- Nie można stosować materiałów do wystąpień rodziny w projekcie. Należy zastosować materiał do powierzchni w Edytorze rodzin.
- Aby usunąć farbę, użyj narzędzia Usuń farbę.
- Do powierzchni słupa można zastosować farbę. Jednakże, gdy w projekcie planowanych jest wiele wystąpień malowanego słupa, utwórz słup w Edytorze rodzin i tam zastosuj farbę.
- W Edytorze rodzin można utworzyć parametr rodziny materiału typu. Można wtedy pomalować powierzchnię rodziny przy pomocy tego parametru.

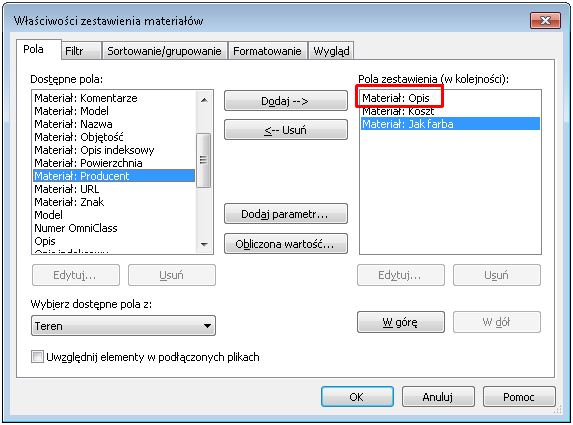

- Do raportowania wielkości wyjściowych i zestawień, materiały, które są stosowane przy użyciu narzędzia Pomaluj, są inne od tych, które są używane jako materiały bryły elementów nadrzędnych.
