Podział powierzchni

Za pomocą narzędzia Podziel powierzchnię można podzielić wybraną powierzchnię elementu bez zmiany konstrukcji elementu.

Można użyć opcji Podziel powierzchnię dla dowolnego wystąpienia niedotyczącego rodziny. Po podzieleniu powierzchni można użyć narzędzia Pomaluj, aby zastosować inny materiał do tej sekcji powierzchni. Zobacz Stosowanie materiału do powierzchni elementu.

W środowisku koncepcyjnego projektowania powierzchnia może zawierać obszary podrzędne o indywidualnych właściwościach. Obszary podrzędne mogą ułatwić doskonalenie projektu i dokładności analizy energetycznej. Do obszaru podrzędnego można przypisać dowolny materiał lub wyciągnąć jego profil w postaci bryły lub wycięcia, aby zmienić topografię powierzchni.

Przykład

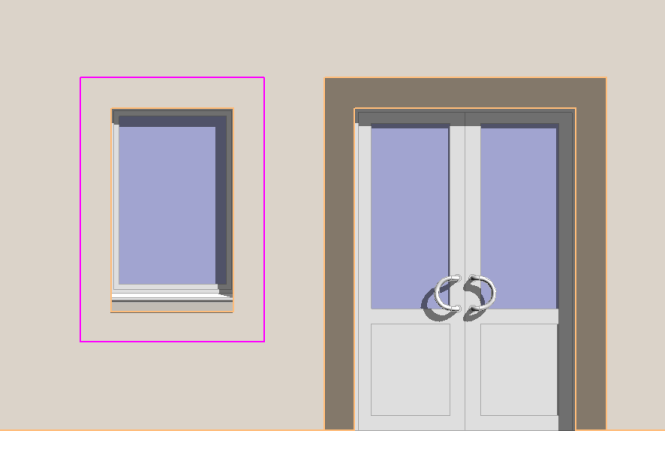

Ściana z powierzchnią podziału (wokół okna) przed pomalowaniem

Ściana z powierzchnią podziału (wokół okna) po pomalowaniu

Aby podzielić powierzchnię

1. Kliknij kolejno kartę Zmieńpanel Geometria (Podziel powierzchnię).
   Uwaga: W środowisku projektowania koncepcyjnego, na pasku opcji można wybrać typ rzutowania dla siatki UV. Wybierz z listy rozwijanej opcję Od góry dołu, Równoległe do poziomu lub Zgodnie z powierzchnią UV. Typ rzutowania będzie wyrównywany do podregionu siatki UV, jeśli określono.

   Przykłady typów rzutowania

   • Od góry do dołu

     Od góry dołu jest przydatne w przypadku rysowania świetlików.

   • Równolegle do poziomu

     Równolegle do poziomu jest przydatne do rysowania okien.

   • Zgodnie z powierzchnią UV
2. Umieść wskaźnik myszy na powierzchni elementu, aby go wyróżnić. Może być konieczne naciśnięcie klawisza Tab w celu wybrania właściwej powierzchni.
3. Kliknij, aby wybrać powierzchnię.
4. Naszkicuj obszar powierzchni do podzielenia.
   Uwaga: Rysunek musi być w konturze wewnątrz powierzchni lub otwartej pętli na obwiedni powierzchni.

   Przykład

   W poniższym przykładzie ściana wokół okna jest podzielona, dzięki czemu można ją pomalować, aby dopasować ją do obwódki drzwi.


5. Kliknij opcję (Zakończ tryb edycji).

Wskazówka: Można podzielić powierzchnię słupa. Jednakże, gdy w projekcie planowanych jest wiele wystąpień słupa z podzieloną powierzchnią, utwórz słup w Edytorze rodzin i tam zastosuj podział.
