Szkicowanie zbrojenia płaskiego

Do ręcznego umieszczania kształtów zbrojenia w odpowiednim obiekcie nadrzędnym służą typowe narzędzia szkicowania

Szkice zbrojenia będą odwzorowywać istniejący kształt, jeśli będą współużytkować następujące atrybuty:

• Liczba segmentów linii
• Kształt połączonych segmentów linii
• Liczba haków
• Kierunek zaczepów
• Wymiary wygięć zaczepów
• Typ kształtu: standardowy lub strzemię

Jeśli szkic nie będzie zgodny z istniejącym kształtem, w przeglądarce kształtów zbrojenia i na liście rozwijanej Typ kształtu zbrojenia na pasku opcji utworzony zostanie nowy kształt.

Umieszczanie zbrojenia przy użyciu narzędzi szkicowania

1. Wyświetl w przekroju prawidłowy betonowy obiekt nadrzędny.
2. Kliknij kartę Konstrukcjapanel Zbrojenie Zbrojenie.
3. Kliknij kolejno kartę Zmień | Umieść zbrojenieOrientacja umieszczenia (lub Perspektywa umieszczenia) Szkicuj zbrojenie.
4. Po wyświetleniu monitu wybierz element, który ma zostać obiektem nadrzędnym zbrojenia.
5. Przy użyciu narzędzi szkicowania można naszkicować kształt zbrojenia.

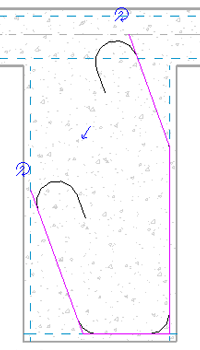

   Szkicowanie kształtu zbrojenia

   Opcjonalnie. Kliknij kolejno kartę Zmień | Utwórz szkic zbrojenia panel Zbrojenie Wielopłaszczyznowe w celu utworzenia wielopłaszczyznowego zbrojenia.

6. Dodaj haki na końcach kształtu zbrojenia.

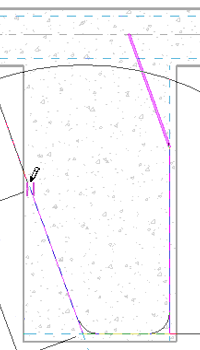

   Dodawanie zaczepów zbrojenia do naszkicowanego kształtu

7. Umieść haki zbrojenia i ustal ich orientację.

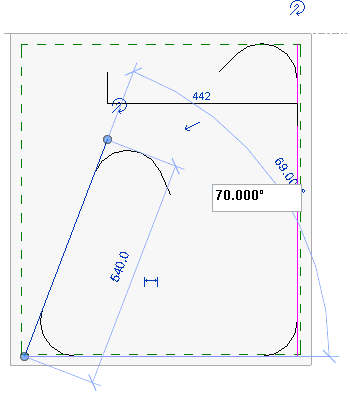

   Wskazówka: Podczas manipulowania segmentami w trybie szkicowania, można ręcznie zdefiniować długości i wymiary kątowe, klikając na tymczasowe wymiary i wprowadzając nową wartość. Takie tymczasowe wartości mogą być wprowadzone na stałe.


8. Kliknij kolejno kartę Zmień | Utwórz szkic zbrojeniapanel Tryb Zakończ tryb edycji, aby zatwierdzić szkic i umieścić nowy kształt. Kształt nowego zbrojenia zostanie dopasowany przez przyciągnięcie go do odniesienia otuliny.
   Uwaga: Wymiary są odrzucane, gdy zbrojenie jest przekształcane na kształt.
