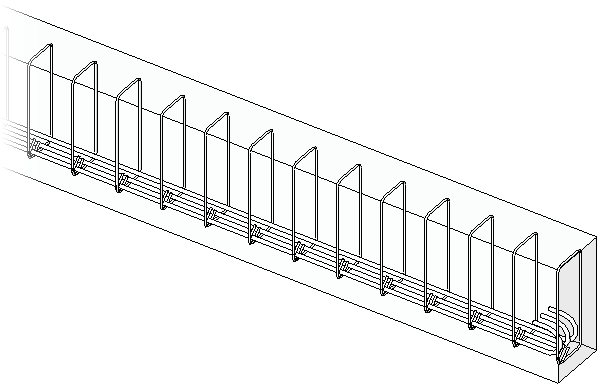

Narzędzia zbrojenia służą do dodawania zbrojenia, np. w postaci prętów zbrojeniowych czy siatki zbrojeniowej do odpowiednich obiektów nadrzędnych, takich jak betonowe słupy, belki, ściany, fundamenty i stropy konstrukcyjne.
Karta Konstrukcjapanel Zbrojenie
(Zbrojenie)
(Powierzchnia)
(Ścieżka)
(Tkanina)
Tematy w tej sekcji
Informacje o zbrojeniu
Narzędzia zbrojenia umożliwiają dodanie elementów zbrojenia, takich jak pręty zbrojeniowe i siatki, do odpowiednich obiektów nadrzędnych, np. belki betonowej, słupa, stropu konstrukcyjnego lub fundamentu.
Informacje o zbrojeniu części betonowych
Części betonowe utworzone na podstawie elementów powierzchni, takich jak ściany i podłogi, mają otulinę zbrojenia i mogą być obiektami nadrzędnymi zbrojenia, zestawów zbrojenia, zbrojenia powierzchniowego, zbrojenia po ścieżce i zbrojenia siatkami.
Zmiana ustawień zbrojenia
Ogólne ustawienia modelowania zbrojenia można dopasować w oknie dialogowym Ustawienia zbrojenia.
Wiązania i otulina zbrojenia
Wiązania zbrojenia umożliwiają ustawienie i zablokowanie geometrii każdego wystąpienia zbrojenia w odniesieniu do betonowego elementu nadrzędnego. Otulina zbrojenia stanowi wewnętrzne odsunięcie betonowego obiektu nadrzędnego, do którego zbrojenie jest wydłużane parametrycznie.
Umieszczanie zbrojenia
Umożliwia umieszczanie pojedynczych wystąpień zbrojenia w przekrojach odpowiednich obiektów nadrzędnych.
Zmiana prezentacji prętów w zestawach zbrojenia
Można określić, w jaki sposób zestawy zbrojenia są wyświetlane w widoku. Schematy prezentacji prętów umożliwiają uproszczenie widoku przy jednoczesnym zachowaniu łatwego do zidentyfikowania podrysu, w którym umieszczone jest zbrojenie.
Informacje o kształtach zbrojenia
Kształty zbrojenia składają się ze strzemion, łączy i prętów prostych, do których mogą być przypisane zaokrąglenia i haki. Można manipulować każdym kształtem w celu łatwiejszego odzwierciedlenia wymagań dotyczących zbrojenia w modelu.
Modyfikowanie kształtu zbrojenia
Można ręcznie dopasować kształt elementu zbrojenia w odniesieniu do sposobu zachowania przyciągania odniesień do otuliny obiektu nadrzędnego.
Informacje o modyfikowaniu zbrojenia spiralnego
W przeciwieństwie do innych rodzin zbrojenie spiralne jest wielopłaszczyznowe i nie można go edytować na poziomie rodziny. Można jednak skalować i obracać pojedyncze wystąpienia.
Szkicowanie zbrojenia płaskiego
Do ręcznego umieszczania kształtów zbrojenia w odpowiednim obiekcie nadrzędnym służą typowe narzędzia szkicowania
Dodawanie haka zbrojenia
Po umieszczeniu w obiekcie nadrzędnym zbrojenia można zmodyfikować jego właściwości w celu przypisania haków.
Dostosowanie widoczności zbrojenia w widoku
Elementy zbrojenia w modelu są zawarte w elementach obiektu nadrzędnego. W widoku ukrytych linii są one przesłonięte przez ten obiekt. Można ustawić nadpisania każdego widoku w projekcie, niezbędne do wykonania dokumentacji projektu zbrojenia.
Określanie znacznika zestawienia zbrojenia
Można przypisać znaczniki zestawienia zbrojenia do wystąpienia zbrojenia w celu zestawiania i organizacji logicznie zgrupowanych elementów zbrojenia.
Numerowanie zbrojenia
Elementy zbrojenia są numerowane w momencie ich umieszczania. Numerowanie umożliwia dopasowanie identycznych elementów zbrojenia w zestawieniach i oznaczeniach.
Właściwości typu zbrojenia
Można wyświetlić i zmienić parametry określające właściwości typu elementów zbrojenia.
Zbrojenie powierzchniowe
Narzędzia Konstrukcyjne zbrojenie powierzchniowe służą do umieszczania dużej liczby równomiernie rozłożonych prętów zbrojeniowych w stropach, ścianach, płytach fundamentowych i innych betonowych obiektach nadrzędnych.
Zbrojenie po ścieżce
Narzędzia Konstrukcyjne zbrojenie po ścieżce umożliwiają rozmieszczenie dużej liczby elementów zbrojenia wzdłuż ścieżki.
Zbrojenie siatkami
Można umieszczać zakłady w stropach, ścianach i płytach fundamentowych. Element zbrojenia siatkami składa się z dwóch typów elementów: siatki konstrukcyjnej i arkuszy siatki.
