Łączenie ścian równoległych

Program Revit automatycznie tworzy połączenia między przecinającymi się ścianami. Istnieje możliwość łączenia geometrii ścian równoległych położonych w pobliżu.

  1. W rzucie umieść ściany w odległości mniejszej niż 6 cali od siebie.
  2. Kliknij kolejno kartę Zmieńpanel Geometrialistę rozwijaną Połącz Dołącz geometrię.
  3. Wybierz ściany, które mają zostać połączone.

    Jeśli w którejś ze ścian znajduje się element wstawiony (np. okno), tnie on dołączoną ścianę. Na połączonej ścianie nie jest wyświetlana żadna geometria, np. rama, wokół obiektu wstawianego.

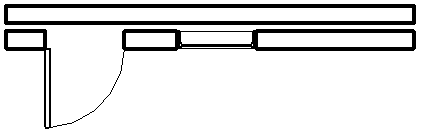

    Ściany równoległe przed połączeniem geometrii

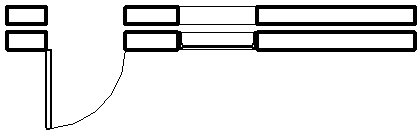

    Ściany równoległe po połączeniu geometrii
