Określanie słupków początkowych, narożnych i końcowych

Podczas dostosowywania tralek poręczy można określić projekt słupków początkowych, narożnych i końcowych.

  1. Na rzucie wybierz poręcz.
  2. Na palecie Właściwości kliknij opcję Edytuj typ.
    Uwaga: Zmiany właściwości typu mają wpływ na wszystkie poręcze tego typu w projekcie. Można utworzyć nowy typ poręczy — kliknij przycisk Powiel.
  3. W oknie dialogowym Właściwości typu dla parametru Położenie balustrady kliknij przycisk Edytuj.
  4. W polu Słupki okna dialogowego Edytuj położenie tralki określ rodzinę słupków początkowych, narożnych i końcowych.

    Wybierz wartość Brak, jeśli na początku, w narożnikach lub na końcu poręczy słupki nie powinny być wyświetlane.

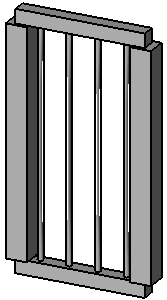

    Rodziny tralek są domyślnie przycinane, aby nie krzyżowały się z poręczą, zgodnie z poniższym rysunkiem. Taki sposób postępowania może nie być odpowiedni dla słupków. Aby ustawić krzyżowanie się słupków z poręczą, kliknij prawym przyciskiem myszy typ rodziny w Przeglądarce projektu, a następnie kliknij przycisk Właściwości. Wybierz właściwość Słupek.

  5. Określ podstawę dla każdego słupka.
  6. Opcjonalnie wprowadź wartość odsunięcia podstawy każdego słupka.
  7. Określ górę dla każdej.
  8. Opcjonalnie wprowadź wartość dla właściwości Odsunięcie góry.
  9. Opcjonalnie wprowadź wartość w polu Odstęp.
  10. Opcjonalnie wprowadź wartość w polu Odsunięcie.
  11. Wybierz położenie słupków narożnych według następujących warunków:
    Jeśli... Wtedy...
    chcesz umieścić narożny słupek na końcu każdego segmentu poręczy wybierz Koniec każdego segmentu.
    chcesz umieścić narożny słupek, kiedy segment poręczy skręca o większą niż dana wartość wybierz opcję Kąty większe niż i wpisz wartość dla kąta. Jeśli poręcz skręca pod kątem większym niż ta wartość, słupek jest umieszczony na zakręcie. Zwykle wartość ta pozostaje równa 0. Kąty skrętu są mierzone w rzucie. Przerwania segmentów poręczy niewystępujące na zakręcie są ignorowane.
    Jeśli nie chcesz umieścić słupka niezależnie od innych przerw lub skrętów w poręczy, wybierz opcję Nigdy.
  12. Kliknij przycisk Zastosuj, aby wyświetlić zmiany w modelu.
  13. Kliknij przycisk OK.
