Tworzenie facjatki za pomocą strzałek nachylenia

Aby utworzyć facjatkę, która składa się z mniejszego dachu bez ścian bocznych, należy edytować szkic dachu i użyć strzałek nachylenia.

1. Naszkicuj podrys dachu z liniami określającymi nachylenie lub wybierz istniejący dach i kliknij przycisk Edytuj podrys.
2. W trybie szkicowania kliknij kolejno kartę Zmień | Utwórz podrys dachupanel Zmień (Podziel element).

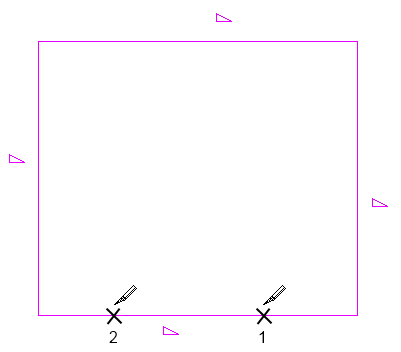

3. Podziel jedną z linii w podrysie w dwóch miejscach, tworząc odcinek środkowy linii (odcinek facjatki), a następnie kliknij przycisk Zmień.

4. Jeśli odcinek facjatki definiuje nachylenie (), wybierz linię, a następnie na palecie Właściwości odznacz pole wyboru Definiuje nachylenie dachu.
5. Kliknij kolejno kartę Zmień | Utwórz podrys dachupanel Zmień (Strzałka nachylenia) i naszkicuj strzałkę nachylenia z jednego końca odcinka facjatki do jego punktu środkowego.

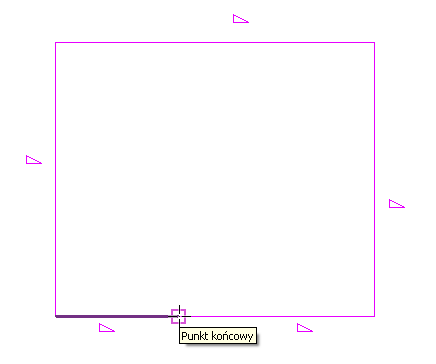

   Prawidłowe umieszczenie wskaźnika podczas tworzenia strzałki nachylenia

6. Kliknij ponownie opcję Strzałka nachylenia i naszkicuj drugą strzałkę nachylenia od drugiego końca odcinka facjatki do jego punktu środkowego.

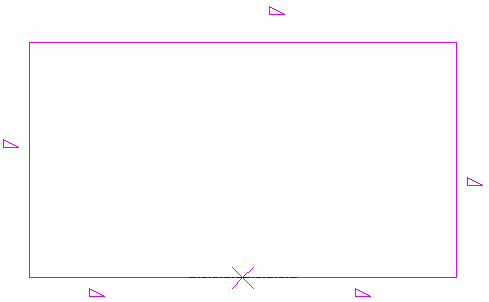

   Poprawnie narysowana strzałka nachylenia

7. Kliknij przycisk (Zakończ tryb edycji), a następnie otwórz widok 3D, aby zobaczyć wyniki.

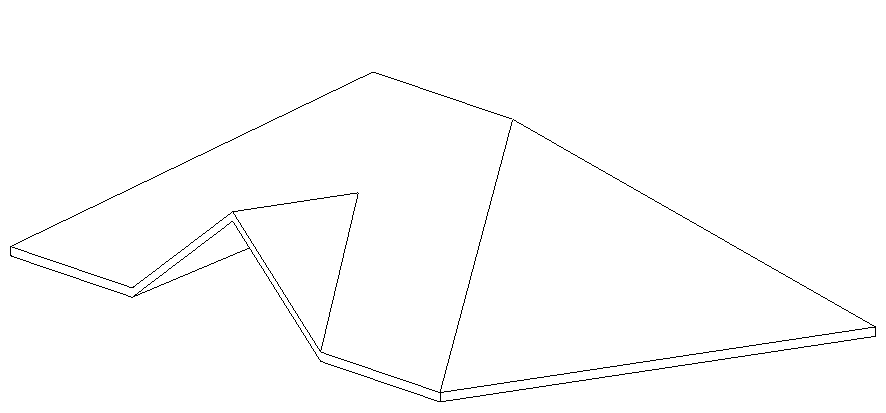

   Dach czterospadkowy z facjatką
