W celu projektowania komponentów adaptacyjnych należy określić punkty odniesienia jako adaptacyjne.
Aby utworzyć punkty adaptacyjne modelowanie wykonuje się w szablonie rodziny Model ogólny adaptacyjny.rft.
- Umieść punkty odniesienia w miejscach, gdzie wymagane są punkty adaptacyjne. Mogą to być punkty swobodne, sterujące lub podrzędne.
- Wybierz punkt odniesienia.
- Kliknij kolejno kartę Zmień | Punkty odniesienia
panel Komponent adaptacyjny
(Ustaw jako adaptacyjny). Punkt jest teraz adaptacyjny. Aby ustawić punkt z powrotem jako punkt odniesienia, wybierz go i kliknij ponownie opcję (Ustaw jako adaptacyjny).

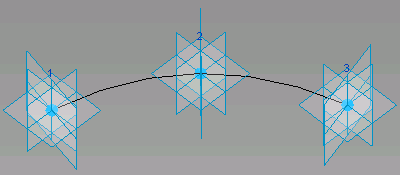

Należy zauważyć, że punkty adaptacyjne są ponumerowane w kolejności umieszczenia.
W obszarze rysunku kliknij numer punktu, aby go zmienić. Zostanie on przekształcony w pole tekstowe dostępne do edycji. Jeśli zostanie wprowadzony numer, który jest już używany dla punktu adaptacyjnego, punkty zamienią się numerami. Numery punktów adaptacyjnych można również zmienić na palecie Właściwości.
Uwaga: Do komponentów adaptacyjnych można przypisać kategorię.
