Tworzenie otworu facjatki w dachu

Po dodaniu facjatki można wyciąć dla niej otwór przez dach.

1. Utwórz elementy ścian i dachu tworzących facjatkę.
2. Użyj narzędzia Połącz dach, aby połączyć dach facjatki z dachem podstawowym.
   Uwaga: Do tego celu nie należy używać narzędzia dachu Dołącz geometrię, ponieważ może wystąpić błąd podczas tworzenia otworu facjatki.

3. Otwórz widok rzutu lub widok elewacji, w którym można zobaczyć dach facjatki i dołączone ściany. Jeśli dach jest wyciągnięty, otwórz widok elewacji.

4. Kliknij opcję (Facjatka).

   Gdzie to jest?

   • Karta Architektura panel Otwór (Otwór facjatki)
   • Karta Konstrukcja panel Otwór (Otwór facjatki)
5. Podświetl dach główny na modelu budynku i kliknij, aby go wybrać.

   Obserwuj pasek stanu, aby się upewnić, że podświetlasz dach główny.

   Narzędzie Wskaż krawędzie dachu/ściany jest aktywne, więc można wskazać obwiednie tworzące otwór facjatki.

6. Umieść wskaźnik w polu rysowania.

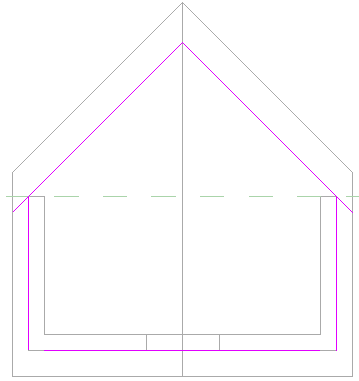

   Zostaną wyróżnione poprawne obwiednie. Właściwymi obwiedniami są połączone dachy lub ich dolne powierzchnie, zewnętrzna powierzchnia ściany, dolna powierzchnia kondygnacji, krawędź dachu, który ma zostać obcięty lub linia modelu na powierzchni dachu, który ma zostać obcięty.

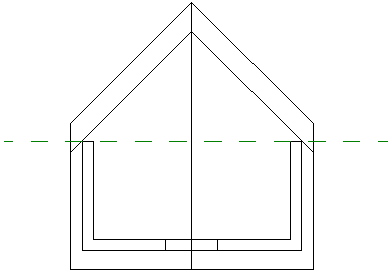

   W tym przykładzie powierzchnie ścian i połączone powierzchnie dachu zostały zaznaczone. Zauważ, że nie musisz przycinać linii, aby mieć poprawną granicę.


7. Kliknij przycisk (Zakończ tryb edycji).

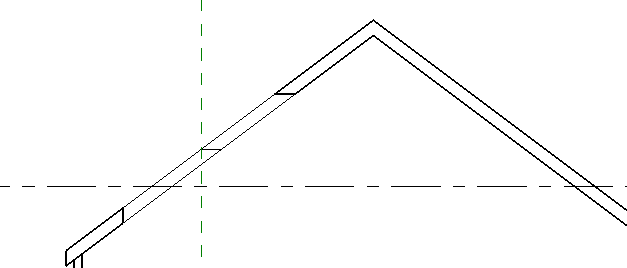

8. Można utworzyć przekrój przez facjatkę, aby zobaczyć, w jaki sposób przecina ona główny dach.


   W programie Revit wykonuje się zarówno pionowe jak i poziome cięcia w dachu.

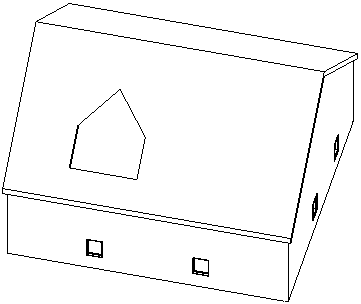

   Otwarta facjatka w widoku 3D
