Utworzoną linię odniesienia można używać podczas tworzenia geometrii modelu lub wiązań geometrii.
Za pomocą Edytora rodzin można dodać linię odniesienia w dowolnym widoku i użyć tych samych narzędzi oraz technik, co w przypadku dodawania linii modelu. Kiedy rysujesz linię odniesienia, przemieszcza się ona jako pojedyncza linia.
W widoku, gdzie styl wizualny jest ustawiony na ukryte linie lub model krawędziowy, rysowane linie wyświetlają się jako linie ciągłe, a przedłużenia płaszczyzn jako linie przerywane.
Aby dodać linię odniesienia
- W Edytorze rodzin kliknij kolejno kartę Utwórz
panel Odniesienie
(Linia odniesienia). - Przy użyciu narzędzi rysunkowych narysuj linię.
Linia wyświetlana jest jako samotna linia pełna, dopóki nie zostanie wybrana lub kiedy jest podświetlona podczas preselekcji.
Przykład linii odniesienia rysowanej jako wielokąt
Zaznaczone lub wyróżnione płaszczyzny powiązane są wyświetlane zgodnie z aktywnym widokiem.

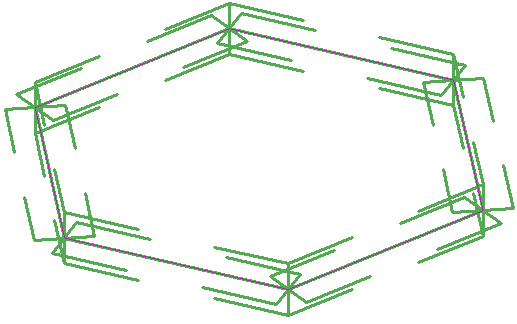

Przykładowy ciąg linii odniesienia wyróżniony w widoku 3D
- Aby użyć linii odniesienia i wymiarów liniowych w celu kontrolowania geometrii modelu:
- Wyrównaj powierzchnię elementu modelu do linii odniesienia i zablokuj ją.
- Dodaj linię wymiarową odnoszącą się do linii odniesienia i przypisz jej parametr elementu lub typu.
- Przetestuj model, zmieniając i stosując nowe wartości w oknie dialogowym Typy rodzin.
