Tworzenie zestawienia analizy objętości

Zaprojektowano bryły w celu zweryfikowania projektu koncepcyjnego budynku. Można przeanalizować objętość brył w projekcie.

W szczególności należy wykonać poniższe operacje:

• Określ, które kondygnacje budynku wymagają klimatyzowania. (Na przykład poziomy parkingu nie wymagają klimatyzowania).
• Oblicz objętość przestrzeni, która powinna zostać objęta klimatyzowaniem.
• Określ wynikowe obciążenie układu klimatyzowania HVAC.

Wykonaj poniższą procedurę. Określone czynności mogą być różne w zależności od informacji, która ma być wyświetlana w zestawieniu.

Aby utworzyć zestawienie analizy objętości

1. Utwórz zakresy kondygnacji.
2. Kliknij kolejno kartę Widokpanel Utwórzlistę rozwijaną Zestawienia(Zestawienie/ilości).
3. W oknie dialogowym Nowe zestawienie wykonaj następujące operacje:
   1. W pozycji Kategoria kliknij opcję Kondygnacja bryły.

      Jeśli zakres kondygnacji nie jest wyświetlany domyślnie, wybierz opcję Pokaż kategorie modelu w tym widoku. Na liście Filtr wybierz pozycję Architektura.

   2. Dla parametru Nazwa określ nazwę zestawienia.
   3. Wybierz polecenie Zestaw elementy budynku.
   4. Kliknij przycisk OK.
4. Na karcie Pola okna dialogowego Właściwości zestawienia dla pozycji Pola w zestawieniu (w kolejności) dodaj następujące pola:
   • Typ użytkowy
   • Poziom
   • Bryła: Typ
   • Objętość kondygnacji
5. Kliknij dwa kolejne przyciski OK.
6. W zestawieniu przypisz typ użytkowy do każdego zakresu kondygnacji.

   Wprowadź tekst w kolumnie Typ użytkowy dla każdego poziomu. Po wprowadzeniu początkowych wartości można kliknąć pole, aby dla pozostałych wierszy wybrać wartości z listy.

   Następnie posortuj zestawienie i ustaw w nim obliczanie sum częściowych według typów użytkowych w następujący sposób.

7. Na palecie Właściwości otwórz właściwości zestawienia.
8. Dla pozycji Sortowanie/Grupowanie kliknij opcję Edycja.
9. Na karcie Sortowanie/Grupowanie okna dialogowego właściwości zestawienia wykonaj następujące operacje:
   1. Dla elementu Sortuj według wybierz następujące opcje:
      • Typ użytkowy
      • Rosnąco
      • Stopka
      • Tytuł i sumy
      • Pusta linia
   2. Dla elementu Następnie według wybierz opcje: Poziom i Rosnąco.
   3. Na dole okna dialogowego wybierz następujące opcje:
      • Sumy całkowite
      • Tytuł i sumy
      • Wyświetl każdy element
10. Kliknij zakładkę Formatowanie i wykonaj następujące operacje:
    1. W obszarze Pola wybierz opcję Objętość piętra.
    2. Jako wyrównanie wybierz opcję W prawo.
    3. Wybierz opcję Oblicz sumy.
    4. (Opcjonalnie) Określ formatowanie dla elementów Typ użytkowy, Poziom i Bryła: Typ: w obszarze Pola wybierz nazwę pola. Następnie jako wyrównanie wybierz opcję Do środka.
11. Kliknij przycisk OK.

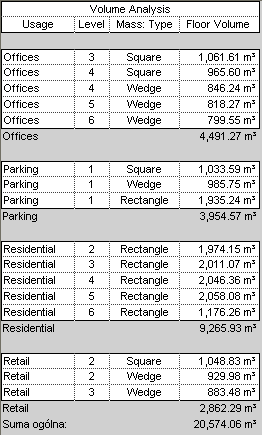

W zestawieniu wyświetlane są objętości każdego zakresu kondygnacji, sumy częściowe objętości według typu użytkowego i suma całkowita dla połączonych objętości zakresów kondygnacji. Te informacje umożliwiają oszacowanie obciążenia systemu klimatyzacji HVAC dla projektu na podstawie planowanych typów użycia dla każdego zakresu kondygnacji.
